Debimetre seçimi genellikle sayaç tipi, boru boyutu ve doğruluk sınıfı açısından tartışılır. Ekranda basılan ünite, veri sayfası, PLC ve fiyat teklifi aynı ilgiyi hak ediyor. Birimi yanlış anladığınızda, yanlış ölçüm aralığı, yanlış-kontrol sinyalleri, tartışmalı faturalandırma veya mühendislik ekibi ile tedarikçi arasında "100 m³/saat"in gerçekte ne anlama geldiğini bulmaya çalışan uzun bir e-posta yazışmasıyla karşılaşabilirsiniz.
Bir akış ölçer ünitesi, bir akış hızının nasıl ifade edildiğini açıklar: zamana göre hacim, zamana göre kütle veya tanımlanmış bir referans durumuna göre düzeltilmiş gaz hacmi. En sık karşılaşacağınız birimler GPM, LPM, m³/h, L/s, kg/h, lb/h, Nm³/h, Sm³/h, SCFM ve SCCM'dir.
Bu kılavuzda her ünite grubunun ne anlama geldiği, birbirleriyle ilişkileri ve sıvılar, gazlar, buhar ve karma endüstriyel prosesler için doğru ünitenin nasıl seçileceği açıklanmaktadır. Yalnızca tek bir şeyi çıkarırsanız aşağıdaki hızlı yanıtı alın.
Hızlı cevap:Akış ölçer birimleri üç gruba ayrılır: - hacimsel (zaman başına alan), kütle (zaman başına ağırlık) ve standartlaştırılmış gaz akışı (hacim, bir referans sıcaklık ve basınca göre düzeltilmiştir). Sıvılar genellikle m³/h, L/min veya GPM kullanır. Buhar normalde kg/saat, t/saat veya lb/saat cinsinden ölçülür. Gazlar Nm³/h, Sm³/h veya SCFM - cinsinden ifade edilir ve referans sıcaklık ve basınç belirtilmedikçe bu gaz birimleri anlamsızdır.
Hangi sorunun sizi buraya getirdiğini zaten biliyorsanız, aşağıdaki tablo bu sorunun yanıtlandığı bölümü göstermektedir.
| Eğer aradıysanız… | Nerede cevaplanıyor |
|---|---|
| GPM ve LPM | Sıvı dönüşümler ve SSS |
| m³/sa vs Nm³/sa | Gerçek vs standart vs normal gaz akışı |
| Kütle akışı ve hacimsel akış | Hacimsel ve kütle: nasıl karar verilir |
| SCFM'nin anlamı nedir? | Standart ve normal gaz akış üniteleri |
| kg/h'yi m³/h'ye dönüştürme | kg/saat'i m³/saat'e dönüştürme |
| ACFM ve SCFM | Gerçek vs standart vs normal gaz akışı |
| Akış hızı ve toplam akış | Hata 5 ve SSS |
| Basınçlı hava ünitesi | Basınçlı hava ve endüstriyel gaz |
| Buhar ünitesi | Buhar |
Akış Ölçer Üniteleri Nelerdir?
Akış ölçer birimi, belirli bir sürede bir boru veya kanaldan ne kadar akışkanın geçtiğini ifade etmek için kullanılan ölçüm birimidir. Her okumanın arkasında şu üç soru vardır: Dakikada veya saatte ne kadar hacim, saat başına ne kadar kütle veya üzerinde anlaşılan bir referans koşulu altında bunun ne kadar gazı temsil edeceği.
Birkaç örnek bu modeli açıkça ortaya koyuyor:
- GPMDakikada - galon (hacim)
- LPMDakikada - litre (hacim)
- m³/hSaatte - metreküp (hacim)
- kg/saat- kilogram/saat (kütle)
- Nm³/saatSaatte - normal metreküp (düzeltilmiş gaz hacmi)
- SCFMDakikada - standart fit küp (düzeltilmiş gaz hacmi)
Yerleştireceğiniz ünite, yalnızca sayacın varsayılan olarak gösterdiği şeyle değil, akışkanla, uygulamayla, bölgesel standartla, kontrol sistemiyle ve projenin ticari amacıyla - eşleşmelidir. Bu kılavuzun geri kalanı bu eşleşmeyi çözmekle ilgilidir ve önce daha geniş bir bakış açısı istiyorsanız,uygun bir akış ölçer seçme kılavuzukararın ölçü tarafını kapsar.

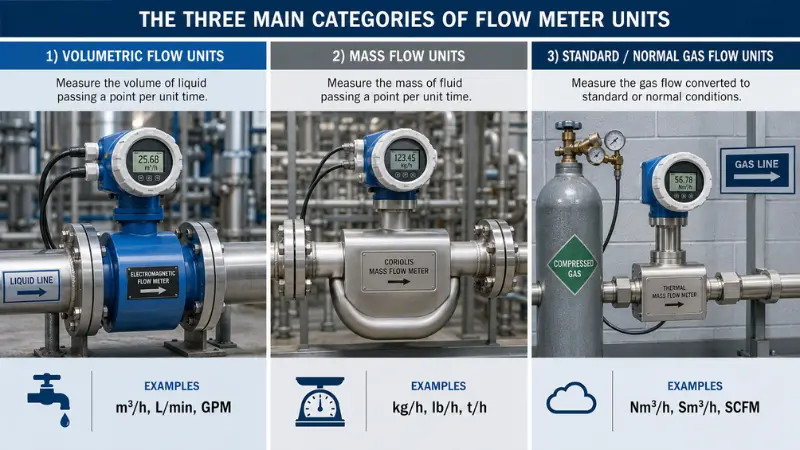

Debi Ölçer Ünitelerinin Üç Ana Kategorisi
Hemen hemen her endüstriyel akış ünitesi üç aileden birine aittir:
- Hacimsel akış birimleri- akışkanın birim zamanda kapladığı alanı tanımlarlar.
- Kütle akış birimleri- birim zaman başına gerçek malzeme miktarını tanımlarlar.
- Standart veya normal gaz akış üniteleri- sabit bir sıcaklık ve basınca göre gaz hacmini tanımlarlar.
Bu mercek aracılığıyla bir spesifikasyonu okuduğunuzda ünitedeki kafa karışıklığının çoğu ortadan kalkar.

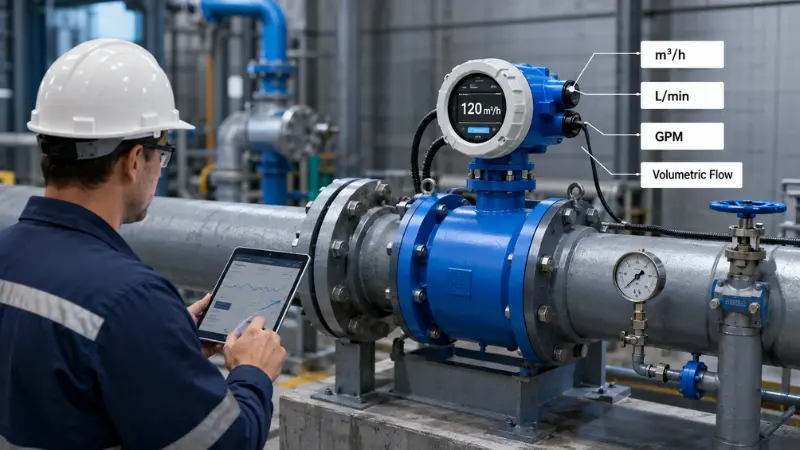

Hacimsel Akış Birimleri
Hacimsel akış birimleri zaman içinde bir noktadan geçen sıvının hacmini ölçer. Sıvılar ve düzeltilmiş değerlerin gerekli olmadığı bazı gaz uygulamaları için doğal seçimdirler.
| Birim | Ad Soyad | Nerede kullanılır? |
|---|---|---|
| GPM | Dakika başına galon | Su sistemleri, HVAC, yangından korunma, ABD projeleri |
| LPM | Dakika başına litre | Küçük akış sistemleri, dozajlama, laboratuvar ekipmanları |
| m³/h | Saatte metreküp | Su arıtma, proses hatları, uluslararası projeler |
| L/s | Saniyede litre | Yüksek-akışlı su sistemleri, yardımcı programlar, hidrolik hesaplamalar |
| CFM | Dakikada fit küp | Havalandırma, basınçlı hava, ABD projeleri |
Bu birimler sezgiseldir çünkü alanı doğrudan tanımlarlar. Saatte 10 m³ okuyan bir sayaç, her saat başı on metreküp sıvı geçiyor. Oldukça sabit bir sıcaklıktaki kararlı bir sıvı - temiz su için, örneğin - genellikle ihtiyacınız olan tek şey hacimsel birimdir, çünkü yoğunluk zar zor hareket eder ve bugün bir metreküp, yarın bir metreküp ile aynı ağırlığa sahiptir.

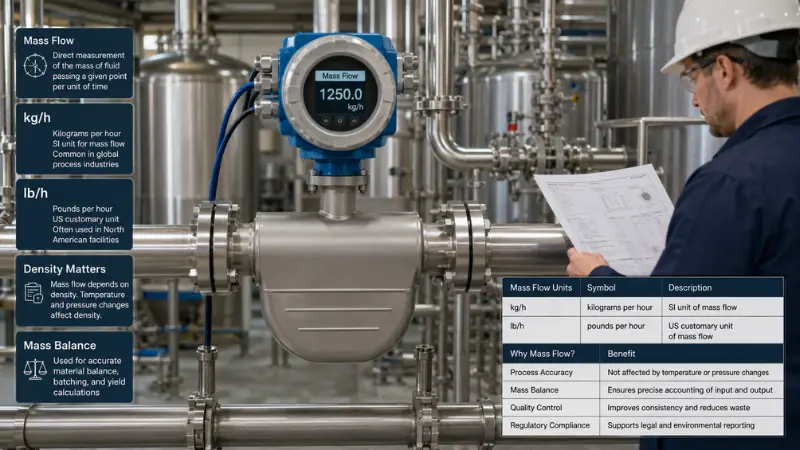

Kütle Akış Birimleri
Kütle akış birimleri zaman içinde bir noktadan geçen sıvının kütlesini ölçer. Miktarın ne zaman olduğu önemlidirmalzemekapladığı alandan daha fazla önem taşır - reaksiyon, harmanlama, yakıt muhasebesi, velayet transferi.
| Birim | Ad Soyad | Nerede kullanılır? |
|---|---|---|
| kg/saat | Kilogram bölü saat | Kimyasal işleme, gıda, yakıt, proses kontrolü |
| kg/dak | Kilogram/dakika | Orta-ile-yüksek akışlı endüstriyel sistemler |
| kg/sn | Saniyede kilogram | Büyük-ölçekli süreç ve mühendislik hesaplamaları |
| lb/saat | Saat başına pound | Buhar, yakıt, petrol ve gaz, ABD endüstriyel sistemleri |
| g/dak | Dakika başına gram | Laboratuvar, dozaj, pilot sistemler |
Kütle birimlerinin var olmasının nedeni yoğunluk değiştiğinde hacmin ortaya çıkmasıdır. Hacim değeri aynı olmasına rağmen, 2 bar basınçta bir metreküp gaz, atmosferik basınçta aynı gazın bir metreküpünden çok daha fazla malzeme tutar. Proses malzemenin gerçek miktarına bağlı olduğunda, kg/saat veya lb/saat m³/saatin taşıyamayacağı bilgiyi taşır.
Kütle birimleri çoğunlukla Coriolis ölçüm cihazları, termal kütle ölçüm cihazları, buhar sistemleri, yakıt ölçümü ve herhangi bir kütle-dengesi hesaplamasında görülür. Bir Coriolis ölçüm cihazı öne çıkmaya değer: kütle akışını (ve sıvı yoğunluğunu) ölçerdoğrudanHacmi ölçmek ve daha sonra kütleyi çıkarmak yerine tüplerin titreşiminden. Temel ayrıntıyı istiyorsanız, nasılkütle akış ölçer çalışır.
Standart ve Normal Gaz Akış Üniteleri
Gaz sıkıştırılabilir olduğundan, birim hataların çoğu gaz ölçümünde meydana gelir: aynı gaz, farklı sıcaklık ve basınçlarda farklı hacimler kaplar. Gaz akışını bir günden veya bir yerden diğerine karşılaştırılabilir hale getirmek için, standart veya normal hacim akışı olarak ifade edilir.
| Birim | Ad Soyad | Nerede kullanılır? |
|---|---|---|
| Nm³/saat | Saatte normal metreküp | Endüstriyel gazlar, doğalgaz, basınçlı hava, metrik projeler |
| Sm³/saat | Saatte standart metreküp | Petrol ve gaz, proses gazı, projeye-özel standartlar |
| SCFM | Dakikada standart fit küp | Basınçlı hava, doğalgaz, Kuzey Amerika projeleri |
| SCCM | Dakikada standart santimetreküp | Laboratuvar gazı, yarı iletken, gaz dozajı |
Bu birimler borunun içindeki gaz hacmini tanımlamaz. Bu hacmin ne olduğunu açıklıyorlarmuhtemelkararlaştırılan bir referans sıcaklık ve basınçta. Yani hat koşulları referanstan farklıysa 100 Nm³/saat ile 100 gerçek m³/saat aynı gaz miktarı değildir. Bir gaz akış ünitesi belirttiğinizde, arkasındaki referans koşulu isteğe bağlı bir bilgi değildir -, birimin bir parçasıdır.

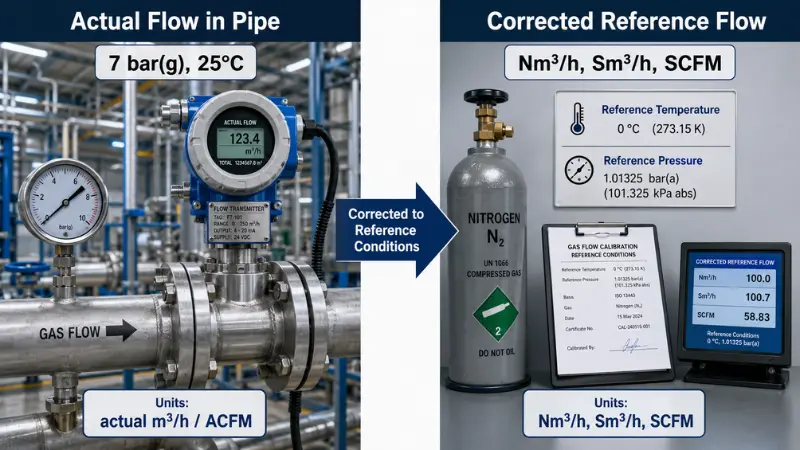

Gerçek, Standart ve Normal Gaz Akışı
Gerçek, standart ve normal akış, aynı gaz hareketini belirtmenin üç farklı yoludur ve bunların karıştırılması, en yaygın gaz{0}}akış hatasıdır.
Gerçek akış
Gerçek akış, çalışma basıncında ve sıcaklığında - borudan geçen gerçek gaz hacmidir; örneğin gerçek m³/sa veya ACFM (dakikadaki gerçek fit küp). Hat boyutlandırma, hız kontrolleri, filtreler ve üfleyiciler için tam olarak ihtiyacınız olan şey olan borunun içinde fiziksel olarak ne olduğunu yansıtır.
Standart akış
Standart akış, gaz hacmini tanımlanmış bir standart sıcaklık ve basınca - SCFM veya Sm³/saat olarak düzeltir. Tüketim, faturalandırma ve süreç performansını karşılaştırmak için istediğiniz formdur çünkü her rakam aynı temel çizgiye atıfta bulunur.
Normal akış
Normal akış, standart akışla aynı işi yapar ancak genellikle Nm³/sa veya NL/dak olarak ifade edilen "normal" bir referansa göre yapılır. Proje ve bölgesel tanımlar farklılık gösterse de, normal bir metreküp tarihsel olarak 0 derece ve 101.325 kPa olarak referans alınmıştır.
İşte tuzak şu: "standart" ve "normal" dünya çapında sabit değil. Doğal gaz için, aşağıda tanımlanan referans koşullarISO 13443 (Doğal gaz - Standart referans koşulları)15 derece ve 101,325 kPa'dır, oysa NIST genel referans için genellikle 20 derece ve 1 atm kullanır ve Kuzey Amerika gaz endüstrisinin bazı kısımları 60 derece F kullanır. Bir gaz sayacını boyutlandırmadan veya iki teklifi karşılaştırmadan önce, her birinin üzerine inşa edildiği tam referans sıcaklığı ve basıncı doğrulayın.
Mühendislik notu:Soruda yalnızca "DN100, 100 m³/h gaz" yazıldığında doğru boyutlandırma mümkün değildir. Basınç, sıcaklık ve referans koşulu olmadan aynı hat, ima edilen kütlenin küçük bir kısmını veya birkaç katını taşıyabilir - ve alıntı yaptığınız ölçüm aralığı yanlış olacaktır. Gaz için her zaman basınç, sıcaklık ve referans koşulunu zorunlu alanlar olarak kabul edin.

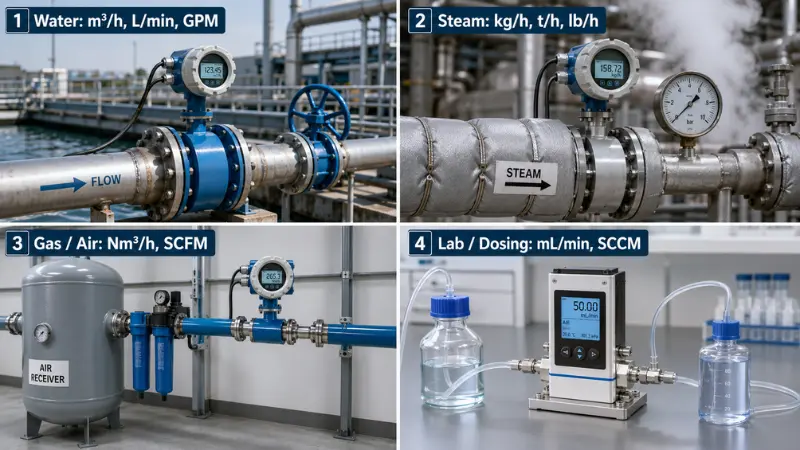

Uygulamaya Göre Akış Ölçer Üniteleri: Su, Kimyasallar, Petrol, Buhar, Gaz ve Laboratuvar
Farklı sektörler farklı birimlere yöneliyor. Evrensel bir "en iyi" birim yoktur; mantıklı seçim akışkanı ve verilerin nasıl kullanılacağını takip eder.
Su ve atık su
Su akışı genellikle m³/sa, L/dak, L/s veya GPM cinsinden belirtilir. Uluslararası projelerde belediye temini, soğutma suyu ve arıtma tesisleri m³/h lehine; ABD'deki su, HVAC ve yangından-korunma sistemleri GPM'ye yöneliyor. Buradaki iş atlarıelektromanyetik akış ölçerleriletken sıvılar için veultrasonik akış ölçerlerTürbin ve mekanik su sayaçlarının yanı sıra-müdahaleci olmayan veya sonradan uyarlama ölçümüne ihtiyaç duyulan durumlarda.
Kimyasal ve proses sıvıları
Kimyasallar işe bağlı olarak hacimsel ve kütlesel birimlere ayrılır. Basit transfer veya sirkülasyon, L/dak veya m³/saatte sorunsuz bir şekilde çalışır. Reaksiyonlar, harmanlama, dozajlama ve velayet aktarımı kg/saat veya g/dak'ya doğru ilerlemektedir, çünkü tarifin umursadığı şey reaktantın mevcut sıcaklıkta kapladığı hacim değil gerçek miktarıdır.
Yağ, yakıt ve viskoz sıvılar
Petrol ve yakıt uygulamaları, petrol için L/dak, m³/sa, GPM, kg/sa, lb/sa veya BPD (günde varil) kullanır. Viskozite, birim kadar ölçüm seçimini de etkiler: kalın veya yüksek-viskoziteli ortamlar için,oval dişli sayaçlarıve diğer pozitif-yer değiştirme tasarımları iyi dayanır; temiz, düşük-viskoziteli yakıtlar da uygundurtürbin debimetreleri.
Buhar
Buhar neredeyse her zaman kütle birimleriyle - kg/saat, t/saat veya lb/saat - ölçülür çünkü yoğunluğu basınç ve sıcaklıkla önemli ölçüde değişir. Doymuş buharın hacimsel değeri size tek başına çok az şey anlatır; Aynı hacim, hat koşullarına bağlı olarak çok farklı enerji ve kütleyi temsil edebilir.
Başlık-sayfası sorgunuzdaki buhar boyutuyla ilgili iki nokta daha önemlidir. Birinci,doymuş ve kızgın buharihtiyacınız olan telafiyi değiştirir: doymuş buhar genellikle yalnızca basınçtan çıkarılabilir, kızgın buhar ise yoğunluğunu sabitlemek için hem basınca hem de sıcaklığa ihtiyaç duyar. İkincisi, ortak teknolojiler farklı davranıyor. Agirdap akış ölçerhızı ölçer (hacimsel bir miktar); kg/saat veya t/saat'i raporlamak için bunu entegre basınç/sıcaklık dengelemesi ve yoğunluk hesaplamasıyla birleştirmesi gerekir. Diferansiyel-basınç sistemleri bir birincil elemanı birfark basınç vericisive çok değişkenli tasarımlar, basıncı ve sıcaklığı tek bir cihazda birleştirir. Yalnızca bu iş için bir ölçüm cihazı yapılmasını istiyorsanız, bu amaca yönelik-yapılmış bir ölçüm cihazıbuhar akış ölçerTazminatı dahili olarak yönetir.
Mühendislik notu:Doymuş-buhar kazanı çıkışındaki tipik bir hata, hacimsel çıktısı olmayan bir sayaç sipariş etmek ve ardından sahada kg/saat değerini istemektir. Cihazın basınç veya sıcaklık girişi yoksa değişen yükte bu dönüşüme güvenilemez. Kütle çıktısını ve telafiyi teslimattan sonra değil, soruşturma aşamasında belirtin.
Basınçlı hava ve endüstriyel gaz
Basınçlı hava ve endüstriyel gaz tipik olarak Nm³/h, Sm³/h, SCFM veya kg/h cinsinden ifade edilir. Tesis hava sistemleri, enerji yönetimi, sızıntı denetimleri ve tüketim muhasebesi, tam olarak standart veya normal birimlere dayanır çünkü bunlar, gün içindeki hat basıncına bakılmaksızın akışları sabit bir referansta karşılaştırmanıza olanak tanır. Termal kütle ölçerler buraya doğal bir uyum sağlar - bkz.termal kütle akış ölçerlerhava ve nitrojen için - ve iş sırasında daha büyük borular veya kelepçe- için,ultrasonik gaz akış ölçerlerbir seçenektir.
Alan örneği - basınçlı hava denetimi:İki kompresörü farklı tahliye basınçlarındaki gerçek m³/saat değerlerine göre karşılaştırmak anlamsızdır; daha yüksek-basınçlı makine daha fazla hava taşırken "daha küçük" görünür. Her ikisini de aynı referansa göre Nm³/h'ye dönüştürün ve gerçek tüketim - ile aradığınız sızıntı - görünür hale gelir.
Laboratuvar ve dozaj
Küçük akışlar küçük birimler kullanır: mL/dak, cc/dak, g/dak veya SCCM. Bunlar, düşük akıştaki çözünürlüğün menzilden daha önemli olduğu laboratuvarlarda, pilot tesislerde, gaz-dozaj teçhizatlarında ve hassas enjeksiyonda görülür.

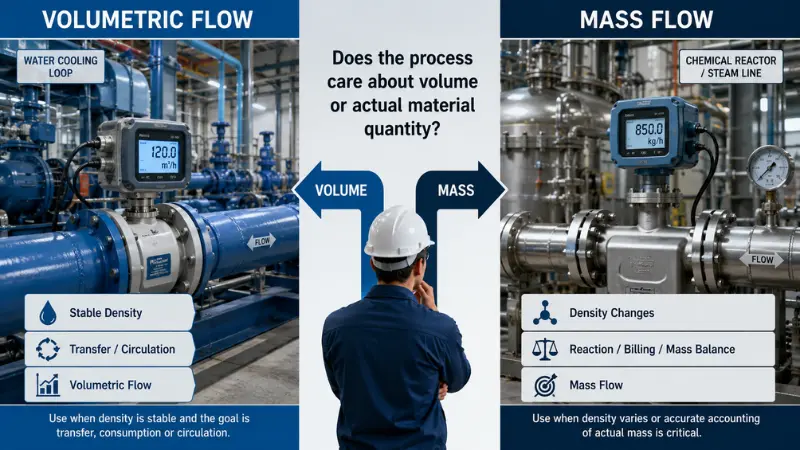

Hacimsel ve Kütle Akışı: Nasıl Karar Verilir?
Karar genellikle tek bir soruya indirgenir:Süreç alanı mı yoksa gerçek malzeme miktarını mı önemsiyor?
Ulaşınhacimsel birimlerAkışkan sabit yoğunluğa sahip bir sıvı olduğunda, görev transfer, sirkülasyon, soğutma veya genel izleme olduğunda, kontrol sistemi veya endüstri standardı zaten hacim olarak konuşuyor veya spesifikasyon boru kapasitesi ve pompa akışı etrafında çerçeveleniyor.
Ulaşınkütle birimleriYoğunluk basınç veya sıcaklıkla değiştiğinde, akışkan gaz veya buhar olduğunda, proses doğru bir kütle dengesine ihtiyaç duyduğunda, ürün satın alındığında, satıldığında, karıştırıldığında veya ağırlıkla kontrol edildiğinde veya değişen koşullar karşısında yüksek doğruluğun korunması gerekir.
Soğutma-su döngüsü m³/sa için temiz bir durumdur: yoğunluk sabittir ve sorun dolaşımdır. Bir kimyasal reaktör kg/saat açısından temiz bir durumdur: reaksiyon kesin bir reaktant kütlesine ihtiyaç duyar ve sıcaklıkla birlikte değişen bir hacim rakamı tarifi zayıflatır.
Akış Ölçer Birim Dönüşümleri
Birim dönüşümü uluslararası projelerde rutin bir işlemdir ancak yalnızca sıvılar ve gazlar arasındaki farka saygı duyduğunuzda güvenlidir.
Sıvı hacim dönüşümleri
Sıvılar için hacim doğrudan sabit faktörlerle dönüşür. Aşağıdaki değerler, yayınlanan dönüşüm faktörleriyle tutarlıdır.NIST SI Kılavuzu (Ek B).
| Dönüşüm | Yaklaşık değer |
|---|---|
| 1 m³/h | 16,67 L/dak |
| 1 m³/h | 4,40 ABD GPM'si |
| 1 ABD GPM'si | 3.785 L/dak |
| 1 L/dak | 0,264 ABD GPM'si |
| 1 CFM | 1.699 m³/h |
| 1 m³/h | 0,589 CFM |

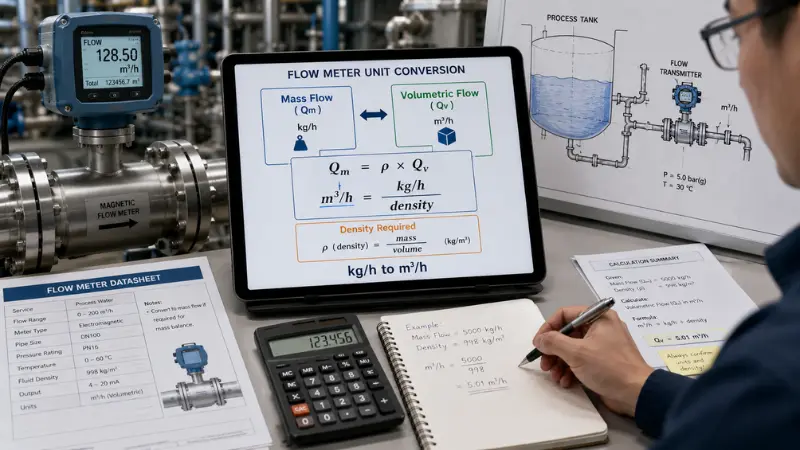

kg/saat'i m³/saat'e dönüştürme
Bu, en çok-aranan akış sorularından biridir ve kısa yanıtı şudur: Bunu, yoğunluğa ihtiyacınız olan sabit bir - faktörüyle yapamazsınız. İki miktar basit formüllerle birbirine bağlanır:
- Hacimsel akış:Qv = V ÷ t
- Kütle akışı:Qm = ρ × Qvρ yoğunluktur
Yeniden düzenlendi,m³/sa=(kg/sa) ÷ ρ, kg/m³ cinsinden ρ ile. Çalışılmış bir örnek: Bir işlem, yoğunluğu 1.000 kg/m³ olan bir sıvıyı 1.000 kg/saatte hareket ettirir, dolayısıyla hacimsel akış 1.000 ÷ 1,000=1 m³/saattir. Bu sıvıyı, yoğunluğu 950 kg/m³'e düşene kadar ısıtın ve aynı 1.000 kg/saat artık yaklaşık 1,05 m³/saat - aynı kütle, daha büyük hacim okur. Gazlar için basınç ve sıcaklıkla birlikte yoğunluk salınımı çok daha fazladır; bu nedenle gaz kütle akışı ancak basınç, sıcaklık ve bileşim bilindikten sonra hacim akışına dönüştürülebilir.
Gaz dönüşümleri neden basınç ve sıcaklığa ihtiyaç duyar?
Gerçek gaz akışını asla sabit çarpanlı standart akışa dönüştürmeyin. Düzeltme, referans koşuluna göre çalışma basıncına ve sıcaklığa bağlıdır ve bunun atlanması, kesin görünen ve tamamen yanlış olan sayılar üretir.

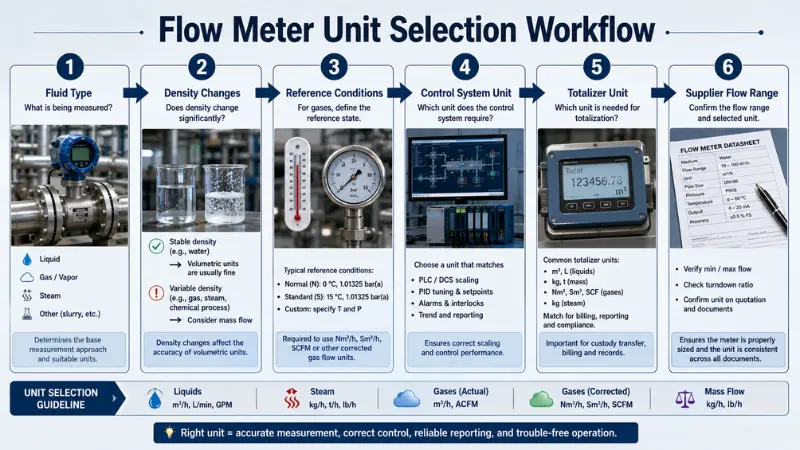

Akış Ölçer Birimi Nasıl Seçilir: Adım-Adım-Adım İş Akışı mı?
Birim kararı bulanık göründüğünde, onu sırayla yürütün:
- 1. Sıvıyı tanımlayın- sıvı, gaz veya buhar.
- 2. Yoğunluk değişikliklerinin önemli olup olmadığına karar verin- sürecin gerçekte gördüğü sıcaklık, basınç ve bileşim değişimlerini kontrol edin.
- 3. Gaz ve buhar için referansı sabitleyin- gerçek, standart veya normal seçeneğini seçin, ardından tam referans sıcaklığı ve basıncı yazın.
- 4. Üniteyi kontrol sistemiyle eşleştirin- ekran ünitesini, 4–20 mA aralığını ve herhangi bir dijital çıkışı hizalayın.
- 5. Toplayıcı ünitesini ayrı olarak onaylayın- ücret birimi ve toplam birim bir değil iki karardır.
- 6. Tedarikçiye numara değil aralık gönderinTüm çalışma koşullarında - minimum, normal ve maksimum akış.
Girişleri hatırlamanın kompakt bir yoluAKIŞkontrol etmek:
- F - Akışkan türü:sıvı, gaz veya buhar.
- L - Hat durumu:basınç, sıcaklık, yoğunluk ve hareket edip etmedikleri.
- O - Çıkış gereksinimi:ekran, 4–20 mA, darbe, RS485/Modbus, toplayıcı.
- W - Çalışma amacı:kontrol, faturalandırma, gruplandırma veya izleme.
Veri Sayfasında veya RFQ'da Akış Ölçer Birimleri Nasıl Belirlenir?
"Akış hızı: 50 m³/saat" bir spesifikasyon değildir. Kullanılabilir olanı üniteyi, akışkanı, çalışma koşulunu ve gerekli çıktıyı taşır. Üç kısa örnek, ilk seferde doğru ölçümü almanızı sağlayacak ayrıntı düzeyini göstermektedir.
Örnek 1 - su debimetresi
- Orta: temiz su
- Akış aralığı: 5–50 m³/saat
- Boru boyutu: DN80
- Sıcaklık: 20–40 derece
- Basınç: 6 bar
- Çıkış: 4–20 mA ve darbe
- Görev: soğutma-suyu izleme
Örnek 2 - basınçlı hava akış ölçer
- Orta: basınçlı hava
- Akış aralığı: 100–1.000 Nm³/saat
- Hat basıncı: 7 bar(g)
- Gaz sıcaklığı: 25 derece
- Nm³/h için referans koşulu: onaylanacak
- Boru boyutu: DN100
- Çıkış: 4–20 mA, RS485 Modbus
Örnek 3 - buhar akış ölçer
- Orta: doymuş buhar
- Akış aralığı: 500–5.000 kg/saat
- Basınç: 8 bar(g)
- Sıcaklık: doymuş-buhar koşulu başına
- Boru boyutu: DN100
- Çıkış: Toplayıcı ile 4–20 mA
Herhangi bir gaz veya buhar sorgusunda gönder tuşuna basmadan önce bu kısa RFQ kontrol listesini çalıştırın:
- Akışkan ve gaz için bileşimi
- Minimum, normal ve maksimum akış
- Gerekli ücret birimiVetoplayıcı ünitesi
- Çalışma basıncı
- Çalışma sıcaklığı
- Boru boyutu ve bağlantısı
- Referans sıcaklık ve basınç (standart/normal gazlı üniteler için)
- Gerekli çıktı ve doğruluk sınıfı
Bu sekiz satırın önceden gönderilmesi, tedarikçinin doğru ölçüm cihazını ve doğru birimi daha hızlı önermesini sağlar - eğer hazırsanız, yapabilirsinizŞartnamenizi ekibimize gönderindoğrudan.
Akış Ölçer Ünitelerini Seçerken Yaygın Hatalar
Hata 1: Boru boyutunu akış ünitesiyle karıştırmak
Boru boyutu üniteyi ayarlamaz. Bir DN100 hattı uygulamaya bağlı olarak m³/h, L/s, GPM veya kg/h cinsinden raporlanabilir. Boru boyutu hızı, sayaç boyutunu ve basınç kaybını etkiler; ünite mühendislik ve raporlama gerekliliklerini takip eder.
Hata 2: Değişen gaz koşulları için hacimsel birimlerin kullanılması
Gaz için gerçek hacim basınç ve sıcaklıkla birlikte hareket eder. Karşılaştırılabilir tüketim verilerine ihtiyacınız varsa, standart veya normal birimler pek de önemli değildir - sayıların dürüst kalmasının tek yolu bunlardır.
Hata 3: Referans koşulları olmadan Nm³/h ile SCFM'nin karşılaştırılması
Her ikisi de standart gaz üniteleridir ancak referans sıcaklığı ve basıncı paylaşmayabilirler. Rakamları karşılaştırılabilir olarak değerlendirmeden önce her alıntının kullandığı tanımı kontrol edin.
Hata 4: Kontrol-sistem ölçeklendirmesinin göz ardı edilmesi
Doğru seçilmiş bir sayaç, PLC veya SCADA ölçeklendirmesi kapalı olsa bile yine de yanlış okunabilir. 4–20 mA'lık bir sinyal, bir projede 0–100 m³/saat'i, diğerinde ise 0–1.000 L/dk'yı temsil edebilir. Birimi onaylayınVearalığı birlikte kontrol edin ve yapılandırılan aralığın ölçüm cihazıyla eşleştiğinden emin olun.
Hata 5: Toplanan birimi unutmak
Akış hızı ve toplam akış farklı miktarlardır - arasındaki farkı görünanlık ve kümülatif akış. Hız m³/saat, L/dak veya kg/saat cinsinden geçerlidir; toplamlar m³, L, kg veya ton cinsindendir. Toplu kontrol, faturalandırma veya günlük tüketim için hem anlık birimi hem de toplayıcı birimini onaylayın ve yerleşik-birimi olan cihazı kontrol edin.akış toplayıcıRapor verdiğiniz birimdeki kayıtlar.
Debi Ölçer Tipi Ünite Seçimini Nasıl Etkiler?
Birim teknolojiyi belirlemez, ancak her teknoloji belirli bir birim ailesinde yaşama eğilimindedir ve her biri, taahhütte bulunmadan önce bilmeye değer bir sınırlama taşır.
| Akış ölçer tipi | Ortak birimler | Tipik uygulamalar |
|---|---|---|
| Elektromanyetik | m³/sa, L/dak, GPM | İletken sıvılar, su, atık su, kimyasallar |
| Ultrasonik | m³/saat, L/sn, GPM | Su, temiz sıvılar, büyük borular, güçlendirme |
| Türbin | L/dak, m³/saat, GPM | Düşük-viskoziteli sıvıları ve bazı gazları temizleyin |
| Coriolis | kg/saat, g/dak, lb/saat, L/dak | Kütle akışı, yoğunluk, yüksek-doğruluklu ölçüm |
| Termal kütle | Nm³/saat, SCFM, kg/saat | Basınçlı hava, nitrojen, endüstriyel gazlar |
| Girdap | kg/saat, m³/saat, Nm³/saat | Buhar, gaz, bazı sıvılar |
| Pozitif yer değiştirme | L/dak, GPM, kg/saat | Yağ, yakıt, viskoz sıvılar |
Birkaç uyarı bu tabloyu dürüst tutuyor. Elektromanyetik sayaç yalnızca elektriksel olarak iletken sıvılar üzerinde çalışır, bu nedenle hidrokarbonlar, demineralize su ve gazlar dışarıda kalır. Bir termal kütle ölçer belirli bir gaz için kalibre edilir; değişen veya bilinmeyen bir gaz bileşimi okumayı değiştirir, bu nedenle hava ve nitrojen gibi temiz, bilinen gazlara uygundur. Bir Coriolis ölçüm cihazı doğal olarak kg/saat ölçüm yaparken, bir vorteks ölçüm cihazı yalnızca bunu destekleyecek basınç/sıcaklık dengelemesi ve yoğunluk hesaplamasına sahip olduğunda kg/saat veya Nm3/saat raporunu verir. Kısacası veri sayfasındaki kütle birimi, cihazın tutabilmesi gereken bir sözdür.
Debi Ölçer Üniteleri Hakkında SSS
S: En yaygın akış ölçer ünitesi nedir?
Cevap: Her başvurunun tek bir cevabı yoktur. Su ve genel sıvılar m³/saat, L/dak ve GPM'ye bağlıdır; buhar ve kütle-dengesi işi kullanımı kg/saat veya lb/saat; gazlar Nm³/h, Sm³/h veya SCFM kullanır.
S: GPM, LPM ile aynı mıdır?
C: Hayır. GPM, galon/dakikadır ve LPM, litre/dakikadır. Her ikisi de hacimseldir, ancak farklı hacim birimleri kullanırlar - bir ABD galonu yaklaşık 3,785 litredir.
S: m³/h ile Nm³/h arasındaki fark nedir?
A: m³/h genellikle çalışma koşullarında saat başına gerçek metreküp anlamına gelir. Nm³/h, tanımlanmış bir normal referans koşuluna göre düzeltilmiş gaz hacmi anlamına gelir. Sıvılar için m³/h'yi göreceksiniz; Gazlar için Nm³/h tüketimi karşılaştırılabilir hale getirir.
S: kg/saat'i m³/saat'e nasıl dönüştürebilirim?
A: Kütle akışını sıvı yoğunluğuna bölün: m³/sa=(kg/sa) ÷ ρ, yoğunluk kg/m³ cinsindendir. Evrensel bir faktör yoktur çünkü yoğunluk, özellikle gazlar için sıcaklık, basınç ve bileşime - bağlı olarak değişir.
S: Bir akış ölçerde SCFM ne anlama gelir?
C: SCFM, dakika başına standart fit küptür: gerçek hat koşulları yerine standart referans sıcaklık ve basınca göre düzeltilmiş bir gaz akışı. Referansın kendisi sektöre göre değişir, bu nedenle belirli bir rakamın hangisini kullandığını doğrulayın.
S: Nm³/h ile Sm³/h aynı mıdır?
C: Mutlaka değil. Her ikisi de düzeltilmiş gaz üniteleridir ancak "normal" ve "standart", standarda veya projeye bağlı olarak farklı referans sıcaklıkları ve basınçları ifade edebilir. Bunları yalnızca her iki referans koşulunu da kontrol ettikten sonra karşılaştırılabilir olarak değerlendirin.
S: SCFM ve ACFM arasında nasıl seçim yapabilirim?
C: Gerçek boru içi hacmin önemli olduğu, hat boyutu, hız ve fanlar ve filtreler gibi ekipmanlar için ACFM'yi (gerçek) kullanın. Her rakamın aynı temel çizgiye dayanması gereken tüketim, faturalandırma ve karşılaştırma için SCFM'yi (standart) kullanın.
S: Basınçlı hava için hangi üniteyi kullanmalıyım?
C: Standart veya normal birimler - Nm³/sa, Sm³/sa veya SCFM - çünkü hat basıncından bağımsız olarak hava tüketimini sabit bir referansla karşılaştırmanıza olanak tanır. Sızıntı izlemeyi ve kompresör karşılaştırmasını anlamlı kılan şey budur.
S: Akış hızı ile toplam akış arasındaki fark nedir?
A: Akış hızı anlıktır (m³/sa, L/dak, kg/sa); toplam akış zaman içinde biriken miktardır (m³, L, kg, ton). Faturalama ve gruplandırma toplama dayalı olduğundan, toplayıcı biriminin ücret biriminin yanında belirtilmesi gerekir.
S: Bir akış ölçer kütleyi doğrudan mı ölçer yoksa hesaplar mı?
C: Teknolojiye bağlıdır. Coriolis ve termal kütle ölçerler kütle akışını doğrudan ölçer. Diğer ölçüm cihazlarının çoğu hacmi veya hızı ölçer ve kütleyi yalnızca basınç ve sıcaklık girdisi gerektiren yoğunluk düzeltmesinden sonra bildirir.
S: Bir akış ölçer farklı birimleri görüntüleyebilir mi?
C: Birçok dijital ölçüm cihazı ekrandaki mühendislik birimlerini değiştirir, ancak ekranın değiştirilmesi ölçüm prensibini veya kalibrasyonu değiştirmez. Aralık, çıkış ölçeklendirmesi ve toplayıcı ünitesinin aşağıda doğru şekilde ayarlanması gerekir.
S: Gaz debimetresinin boyutlandırılması için tedarikçiye ne göndermeliyim?
A: Akışkan ve bileşim, minimum/normal/maksimum akış, çalışma basıncı ve sıcaklığı, boru boyutu, herhangi bir standart veya normal ünite için referans koşulu ve gerekli çıktı ve doğruluk. Tedarikçi, elindekilerle hem sayacı hem de üniteyi onaylayabilir.
Temel Çıkarımlar
Akış ölçer üniteleri bir dipnot gibi görünür ve bir temel gibi davranır: Sayaç seçimini, kontrol ölçeklendirmesini, faturalamayı ve mühendislik ile tedarikçi arasındaki her konuşmayı şekillendirirler. Kararlı sıvılar m³/sa, L/dak, L/s veya GPM cinsinden rahatlıkla bulunur. Buhar, reaksiyona giren kimyasallar ve kütle dengeleri kg/saat veya lb/saat cinsindendir. Gaz tüketimi ve basınçlı hava, referans koşulunun her zaman açıklandığı şekilde Nm³/h, Sm³/h veya SCFM - gerektirir.
Herhangi bir şey seçmeden önce akışkanı, akış aralığını, basıncı, sıcaklığı, boru boyutunu, gereken çıkışı ve toplayıcı ünitesini belirleyin ve projenin gerçek, standart, normal, hacimsel veya kütlesel akışa ihtiyacı olup olmadığına karar verin. Herhangi bir sorgunun ilk mesajına üniteyi ve çalışma koşullarını ekleyin; Pahalı bir spesifikasyon hatasını önlemenin en ucuz yoludur.
Teknik editör ekibi tarafından yazıldı ve bir enstrümantasyon mühendisi tarafından incelendi. Son güncelleme: Haziran 2026. NIST Kılavuzu'ndan SI'ya referans verilen dönüşüm faktörleri; ISO 13443'ten referans alınan gaz referans koşulları.
