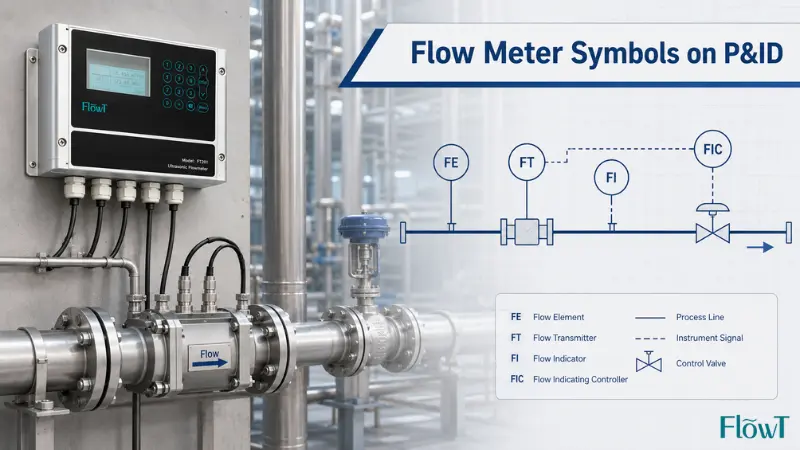

P&ID üzerindeki akış ölçer sembolü size akışın bir proses hattında nerede ölçüldüğünü, gösterildiğini, iletildiğini veya kontrol edildiğini gösterir. Çizimde düz bir daire, borudaki bir kısıtlama veya küçük bir metre şekli gibi görünebilir. Uygulamada bu işaret, ölçüm noktası, cihazın işlevi ve döngünün arkasındaki tasarım amacı hakkında şaşırtıcı miktarda bilgi taşır.
Bir boru ve enstrümantasyon diyagramını ilk kez açıyorsanız, çizim genellikle birkaç ilgili öğeyi aynı anda gösterdiğinden akış sembolleri kafa karıştırıcı olabilir: birincil akış elemanı, verici, yerel gösterge, denetleyici ve bunları bir kontrol sistemine bağlayan sinyal hatları. Bu kılavuz, bir akış ölçüm noktasını tahmin etmeden yorumlayabilmeniz için bu sembollerin bir cihaz veya proses mühendisinin P&ID incelemesi sırasında okuduğu şekilde nasıl okunacağını açıklamaktadır. Baştan sona tek bir kural geçerlidir: Proje açıklaması, cihaz veri sayfası ve geçerli standart her zaman son sözü söyler.
P&ID'deki Akış Ölçer Sembolü Nedir?
Bir akış ölçer sembolü, bir akış ölçüm cihazının veya akış ölçüm fonksiyonunun bir P&ID üzerindeki grafiksel temsilidir. Proje standardına ve etikete bağlı olarak aynı tür sembol, komple bir akış ölçeri, bir birincil akış elemanını, bir vericiyi, bir yerel göstergeyi veya bir akış kontrol fonksiyonunu temsil edebilir.
İşte tam da bu yüzden bir sembol asla tek başına okunmamalıdır. Cihaz balonunun içindeki veya yanındaki harflerle, döngü numarasıyla, üzerinde bulunduğu proses hattıyla, ona bağlı sinyal hattıyla ve proje P&ID açıklamasıyla birlikte okuyun. İşaretli bir daireFTgenellikle bir akış vericisine işaret eder; işaretlenmiş bir daireFIgenellikle akış göstergesi anlamına gelir; gibi bir etiketFIC-101normalde döngü 101'deki akış gösteren kontrol cihazını ifade eder. Çizim stili değişir, ancak mantık sabittir: harfler işlevi tanımlarken, şekil ve konum size cihazın sürece nasıl uyduğunu anlatır.
Akış Ölçer Sembolü, Etiket ve Cihaz Balonu: Her Parçanın Anlamı
Çoğu okuma hatası, bir ölçüm noktasında üst üste duran üç farklı şeyin bulanıklaştırılmasından kaynaklanır. Onları ayırmak her şeyi kolaylaştırır.
- Sembolborunun üzerindeki veya yanındaki grafik şeklidir - bir alet balonu, bir kısıtlama, konik bir tüp veya bir sayaç gövdesidir. Şunu ima ediyorne türcihaz veya fonksiyon oradadır.
- Etiketmetindir: kimlik harfleri artı FT-101 gibi bir döngü numarası. Harfler size işlevi anlatır; sayı enstrümanı belirli bir döngüye bağlar.
- Enstrüman balonuetiketi barındıran dairedir (veya-bir-kare içindeki-dairedir). Şekli ve içinden geçen çizgi kodluyorNeresienstrüman sahada, bir panelde veya paylaşılan bir görüntüleme sisteminde - yaşar.
- Hat tipibaloncuğa bağlı olan şey sinyaldir: proses bağlantısı, elektrik sinyali, pnömatik sinyal veya dijital veri bağlantısı.
Yani tek bir akış noktası aynı anda dört katmanla tanımlanabilir. Yaygın bir okuma hatası, sembolün kendisi değil, etiket harflerini dekoratif metin olarak değerlendirmektir. Harfler genellikle çizimin tamamındaki en güvenilir ipucudur.
Akış Ölçer Etiketleri Nasıl Okunur: F, FE, FI, FT, FIC ve Daha Fazlası
Bir akış sembolünün kodunu çözmenin en hızlı yolu önce etiket harflerini okumaktır. Çoğu P&ID konvansiyonunda ilk harf ölçülen değişkeni tanımlar ve sonraki harfler cihazın fonksiyonunu tanımlar.
"F" Ne Demektir?
Akış aracı etiketlerinde,Fakış anlamına gelir. Cihazın akışı ölçtüğünü, gösterdiğini, ilettiğini, değiştirdiğini, kaydettiğini, topladığını veya kontrol ettiğini bildirir.
| Etiket | Tipik Anlam | Size Ne Anlatıyor? |
|---|---|---|
| FE | Akış Elemanı | Akışkanla etkileşime giren birincil algılama elemanı |
| FI | Akış Göstergesi | Akış hızını gösteren bir cihaz veya ekran |
| FT | Akış Verici | Ölçümü kullanılabilir bir akış sinyaline dönüştüren bir cihaz |
| FIC | Akış Göstergeli Kontrol Cihazı | Akışı hem görüntüleyen hem de kontrol eden bir denetleyici |
| FQ / FQI | Akış Miktarı / Toplayıcı | Toplam hacmi sağlamak için zaman içindeki akışı entegre eder |
| FS | Akış Anahtarı | Akış belirli bir koşulu geçtiğinde durumu değiştirir |
| GD | Akış Valfi | Döngü tarafından yönlendirilen son kontrol elemanı |
Etiket, FQ gibi bir toplama işlevi taşıdığında, önemli olan anlık hızı - okumaktan daha fazlasını yapmaktır; toplu işlem, faturalama veya malzeme dengesi için hacim biriktirmektir. Bu, özel bir uzman tarafından yürütülen aynı işakış toplayıcısahada.
Gösterge vs Verici vs Denetleyici
Bu üçünün karıştırılması kolaydır ve işlevleri çok farklıdır:
- A akış göstergesideğeri görüntüler. Boru hattına yerel olarak monte edilebilir veya bir panelde veya kontrol-sistemi ekranında gösterilebilir.
- A akış vericibir sinyal gönderir. Ölçülen akışı bir PLC, DCS, kaydedici veya kontrolörün kullanabileceği elektriksel, dijital veya pnömatik çıkışa dönüştürür. Detaylı bilgi istiyorsanızbir akış vericisinin gerçekte ne yaptığıP&ID üzerindeki modern sayaçların çoğu verici olarak çizildiğinden ayrı olarak okumaya değer.
- A akış kontrolörüölçülen akışı bir ayar noktasıyla karşılaştırır ve hedefi tutmak için son bir kontrol elemanını - (genellikle bir vanayı -) çalıştırır.
- A akış elemanıölçülebilir durumu fiziksel olarak algılayan veya yaratan parçadır: bir delik plakası, bir Venturi tüpü, bir türbin rotoru, bir manyetik tüp veya bir ultrasonik dönüştürücü düzenlemesi.
Döngü Numarası Size Ne Anlatıyor?
Harflerden sonraki sayı döngüyü tanımlar. FE-101, FT-101 ve FIC{9}}101'in tümü aynı bölgede görünüyorsa, bunların neredeyse kesin olarak tek bir ölçüm ve kontrol döngüsüne ait olduğu anlamına gelir. Bu, yoğun bir çizimde en faydalı alışkanlıktır: birçok tesis P&ID'sinde, FE-101 ve FT-101 iki ayrı akış ölçer değildir; bunlar aynı akış döngüsünde borudan kontrol sistemine kadar takip edilen iki fonksiyondur.

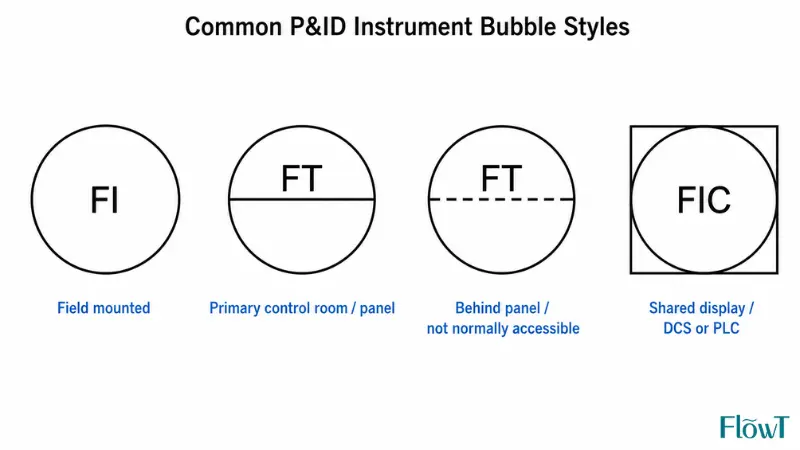

Akış Cihazları için Ortak P&ID Cihaz Balonu Stilleri
Etiketin etrafındaki baloncuk yalnızca bir kap değildir. Yaygın olarak kullanılan ISA kurallarına göre, şekli ve içinden geçen çizgi size cihazın nerede bulunduğunu ve bir operatörün ona ulaşıp ulaşamayacağını gösterir.
- Düz daire, çizgi yok:sahaya monte edilmiş ve normal olarak - operatörü tarafından erişilebilen ayrı bir cihaz, örneğin borudaki yerel bir FI.
- Düz yatay çizgiye sahip daire:merkezi kontrol odası gibi birincil bir konumda bulunur ve panelin ön kısmından operatörün erişebileceği bir konuma sahiptir.
- Kesikli yatay çizgiye sahip daire:bir panelin arkasında veya normalde erişilemeyen bir konumda olmalıdır.
- Bir karenin içindeki daire:tek bir bağımsız cihaz yerine, genellikle bir DCS, PLC veya SCADA sistemi olan paylaşılan bir ekran / paylaşımlı kontrol işlevi.
Bu nedenle yerel ve uzak göstergeler, kuralları öğrendikten sonra doğrudan çizimden okunabilir. Aynı FT etiketi, alan sinyalinin kontrol sistemine getirildiğini gösteren bir alan balonu ve yine paylaşılan bir-görüntü balonu olarak görünebilir. Her zaman olduğu gibi bu stilleri efsaneye karşı onaylayın çünkü şirketler bunları uyarlıyor.
Yaygın Akış Ölçer Sembolleri ve Anlamları
Farklı debimetre türleri farklı sembollerle çizilmiştir ancak stiller şirkete, yazılıma, ülkeye ve projeye göre değişir. Sayaç tipini bir garanti değil, güçlü bir ipucu olarak okuyun ve herhangi bir tasarım, kurulum veya satın alma kararından önce onaylayın.
Genel Akış Ölçer Sembolü
Temel bir akış ölçer sembolü genellikle düz bir cihaz balonu veya boru üzerindeki basit bir sayaç işaretidir. Kesin sayaç tipi henüz belirlenmediğinde veya çizimin yalnızca akışın o noktada ölçüldüğünü göstermesi gerektiğinde ortaya çıkar. Yakındaki - FI, FT veya FQ - etiketi şekilden daha fazla ağırlık taşır çünkü size noktanın gösterip göstermediğini, ilettiğini, topladığını veya kontrol ettiğini söyler.Bir çizimde şunu arayın:teknoloji hakkında herhangi bir şey varsaymadan önce etiketi ve bağlı sinyal hattını kontrol edin.
Orifis Plakalı Akış Ölçer Sembolü
Delik plakası bir diferansiyel-basınç cihazıdır. Bir P&ID'de genellikle hattaki bir kısıtlama veya plaka olarak görünür ve basınç bağlantıları diferansiyel basınç vericisine gider.Bir çizimde şunu arayın:yukarı ve aşağı yöndeki basınç muslukları, impuls hatları, izolasyon veya baypas valfleri ve ilgili bir FT veya FIC etiketi.
Plaka ve verici aynı cihaz değildir: plaka basınç farkı yaratır vefark basınç vericisibu farkı bir akış sinyaline dönüştürür. Orifis-tabanlı ölçüm, buhar kollektörlerinde, büyük hatlarda ve gaz hizmetinde yaygındır ve geometri ve belirsizlik, uluslararası olarak
Diferansiyel-basınç akışı ölçümü için ISO 5167 serisi.
Venturi Ölçer Sembolü
Venturi metre sembolü, borunun gerçek şeklini yansıtacak şekilde borunun kademeli olarak daralmasını ve genişlemesini gösterir. Proses, daha düşük kalıcı basınç kaybıyla diferansiyel-basınç ölçümü gerektirdiğinde düz delikli plaka yerine seçilir -, daha fazla maliyete ve daha fazla yer kaplamasına rağmen, büyük su şebekelerinde veya enerjiye-hassas hizmetlerde anlamlı bir avantajdır. Birincil cihazlar arasındaki kalıcı-basınç-kayıp farkı, tam olarak ISO 5167'de belirtilen türden bir rakamdır. Orifiste olduğu gibi, sembol birincil elemanı gösterir ancak ölçüm döngüsü aynı zamanda basınç bağlantılarını ve vericiyi de içerir.
Rotametre veya Değişken Alan Akış Ölçer Sembolü
Konik bir tüp ve bir şamandıra ile bir rotametre (değişken alan ölçer) çizilir; akış arttıkça şamandıra da yükselir ve operatör bir ölçek okur. Bir P&ID'de genellikle basit bir şeyi işaret ederyerelbir kontrol döngüsü yerine kontrol noktasıdır ve etiket genellikle yalnızca FI'dır. Bazı sürümler bir verici veya anahtar ekler; dolayısıyla etiketi ve notları okumaya devam edin. Tipik hizmet, hızlı görsel okumanın yeterli olduğu elektrik hatları, tahliye hatları, soğutma-su kontrolleri ve düşük-akışlı laboratuvar sistemleridir -.
Manyetik Akış Ölçer Sembolü
Manyetik akış ölçer (magmetre), elektromanyetik indüksiyon kullanarak iletken sıvıları ölçer ve su, atık su, kimyasal ve bulamaç hatlarında yaygındır. Sembolü, elektrotları veya sıralı olarak monte edilmiş bir ölçüm cihazı gövdesini önerebilir ve çoğu magmetre bir sinyal verdiğinden genellikle bir verici olarak çizilir.Bir çizimde şunu arayın:sıvı hattı üzerinde sıralı ölçüm cihazı gövdesi artı bir FT etiketi.
Burada somut bir karar genel bir kuralın önüne geçer: kirli, iletken atık su için,manyetik akış ölçerGenellikle türbin ölçüm cihazından daha pratiktir çünkü akış yolunda kirlenmeye veya aşınmaya neden olacak bir rotora sahip değildir. İki kurulum ayrıntısı - sitesinde kontrol etmek için yeterli önem taşıyor onaylayın
uygun topraklamave astar malzemesini - kullanın ve magmetrelerin gazlar, buhar veya iletken olmayan-yağlar üzerinde çalışmadığını unutmayın.
Türbin Akış Ölçer Sembolü
Bir türbin akış ölçer, akışla birlikte dönen bir rotor kullanır; rotor hızı akış sinyali haline gelir. Bir P&ID'de sembol genellikle gövdede bir rotor veya türbin-tarzı işareti içerir ve cihaz temiz sıvılar veya gazlarla ilişkilendirilir.Bir çizimde şunu arayın:Yeterli düz koşuya sahip, nispeten temiz bir çizgi üzerinde bir sayaç gövdesi.
Çünkü birtürbin debimetresiHareketli parçalara sahip olduğundan pratik sorular sıvı temizliği, yatak aşınması ve viskozitedir. Yüksek veya değişiyor
sıvı viskozitesikalibrasyonu değiştirir, dolayısıyla türbin temiz, düşük-viskoziteli yakıtlar ve hidrokarbonlar için güçlü bir uyum sağlarken, kirli veya viskoz hizmet için zayıf bir seçimdir.
Ultrasonik ve Coriolis Akış Ölçer Sembolleri
Modern P&ID'ler giderek daha fazla ultrasonik ve Coriolis ölçüm cihazları göstermektedir. Birultrasonik akış ölçerbir sayaç gövdesi veya harici bir dönüştürücü düzenlemesi ile çizilebilir ve kelepçelenebilir veya satır içi - kelepçelenebilir, bu da onu bir metrede kesmenin pratik olmadığı yenilemeler ve büyük borular için sık tercih edilen bir seçenek haline getirir. Çoğu akış ölçer gibi, yine de yeterli miktarda
yukarı ve aşağı yönde düz boru hatlarıdoğru okumak için.
Coriolis ölçüm cihazı özel bir gövdeyle çizilir ve kütle akışı, yoğunluk veya yüksek doğruluğun gerekli olduğu - kimyasal dozaj, gözetim aktarımı ve malzeme dengesinin gerekli olduğu yerlerde kullanılır. Temel prensip hacimsel ölçüm cihazlarından farklı olduğundan, etiket, ekipman notu, cihaz indeksi ve veri sayfasının genellikle teknolojiyi onaylaması gerekir; temelleriCoriolis kütle akış ölçümüBu döngüleri okumadan önce anlamaya değer.
Ortak hizmeti iki tür daha dolduruyor: buhar ve birçok gaz hattı için sıklıkla birgirdap akış ölçerve basınçlı hava ve gaz akışı için
termal kütle akış ölçertipiktir. Sembol genel görünebilir, bu nedenle satır içeriğinin ve etiketinin sizi yönlendirmesine izin verin.
Akış Ölçer Sembolü Hızlı Referans Tablosu
Bu tabloyu, sembolün neye benzeyeceği, göreceğiniz etiketler ve ona güvenmeden önce neleri doğrulamanız gerektiği konusunda - çiziminde pratik bir okuma yardımcısı olarak kullanın.
| Akış Ölçer Tipi | Ortak P&ID İpucu | Tipik Etiket | Neler Kontrol Edilmeli? |
|---|---|---|---|
| Genel akış ölçer | Bir boru üzerinde basit sayaç sembolü veya alet balonu | FI, FT, FQ | Türün başka bir yerde belirtilip belirtilmediği |
| Orifis plakası | Basınç musluklarıyla boruda kısıtlama | FE, FT, FIC | DP vericisi, impuls hatları, musluk konumu |
| Venturi ölçer | Pürüzsüz dar-ve-geniş tüp şekli | FE, FT | Kalıcı basınç kaybı, boru boyutu, alan |
| Rotametre (değişken alan) | Şamandıralı konik boru, yerel montajlı | FI | Yalnızca yerel mi, yoksa aynı zamanda bir sinyal çıkışı da sağlıyor mu? |
| Manyetik akış ölçer | İletken bir-sıvı hattı üzerinde sıralı gövde | FT | İletkenlik, topraklama, astar malzemesi |
| Türbin debimetresi | Rotor veya türbin-tarzı ölçüm işareti | FT, FQ | Temiz sıvı, viskozite, düz çalışma |
| Ultrasonik akış ölçer | Dönüştürücü göstergesinde satır içi veya kelepçe- | FT | Boru malzemesi, montaj yöntemi, düz çalışma |
| Vorteks akış ölçer | Satır içi blöf-vücut ölçer, genellikle buharda/gazda | FT, FQ | Minimum akış, sıcaklık, titreşim |
| Termal kütle akış ölçer | Gaz/hava hattında hat içi veya ekleme ölçer | FT | Gaz bileşimi, düşük-akış kapasitesi |
| Coriolis akış ölçer | Özel hat içi ölçüm cihazı gövdesi | FT, FQ, yoğunluk etiketi | Kütle-akış ihtiyacı, basınç düşüşü, titreşim |
Bu grafik yaygın P&ID uygulamasını temel almaktadır. Aynı fiziksel cihaz, standartlar ve projeler arasında farklı şekilde temsil edilebilir; bu nedenle her zaman proje açıklamasına ve cihaz veri sayfalarına göre onaylayın.
Tek Akış Döngüsünü Okuma: FE-101, FT-101, FIC-101 ve FV-101
Sembollerin, etiketlerin ve sinyal çizgilerinin birlikte nasıl çalıştığını görmenin en net yolu tam bir döngüyü okumaktır. Çizimin aynı satırda 101 numaralı döngüyü paylaşan dört öğeyi gösterdiğini varsayalım:
- FE-101- boruda (bir delik plakası) bir kısıtlama olarak çizilen akış elemanı.
- FT-101- verici, plakanın basınç musluklarından gelen impuls hatlarıyla beslenen bir kabarcık. Fark basıncını akış sinyaline dönüştürür.
- FIC-101- denetleyici, genellikle kontrol sisteminde-paylaşılan bir ekran balonu. FT-101'in okumasını bir ayar noktasıyla karşılaştırır.
- FV-101- kontrol vanası, son eleman. FIC-101 onu hedef akışı tutacak şekilde çalıştırır.
Çizgileri takip ettiğinizde hikaye net bir şekilde okunur: Plaka bir basınç farkı yaratır, verici bunu bir sinyale dönüştürür, kontrolör karar verir ve valf harekete geçer. Bu dördünün hiçbiri tek başına "akış ölçer" değildir -, hepsi birlikte bir akış kontrol döngüsüdür. Bu paylaşılan döngü numarasını tespit etmek, dört ayrı sembolü tek ve anlaşılır bir işleve dönüştüren şeydir.

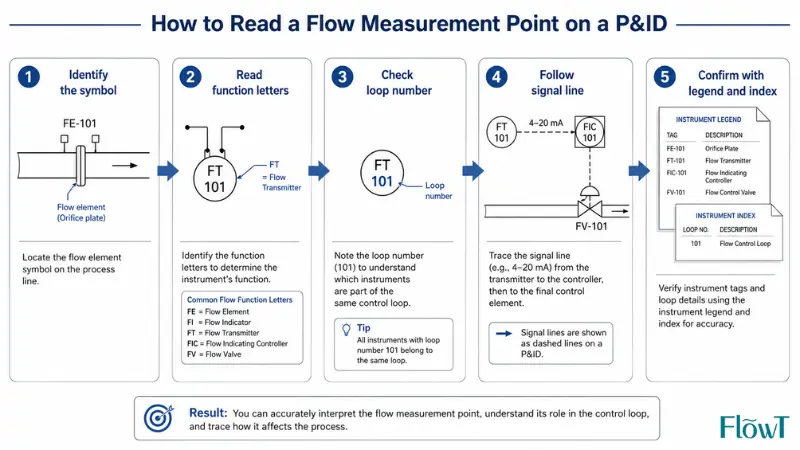

Bir Akış Ölçüm Noktası Adım Adım Nasıl Yorumlanır?
Çizim şeklinden fonksiyona ve ardından süreç bağlamına doğru çalışın.
Adım 1: Sembolü veya Sayaç Gövdesini Tanımlayın
Borunun üzerindeki işareti bulun. Düz bir daire mi, bir kısıtlama mı, konik bir eleman mı yoksa özel bir sayaç gövdesi mi? Bu, çizimin genel bir işlevi mi yoksa belirli bir sayaç tipini mi gösterdiğine dair ilk ipucunuzdur.
Adım 2: Fonksiyon Mektuplarını Okuyun
FE, FI, FT, FIC, FS veya FQ'yu okuyun. FT bir akış sinyali iletir; FIC gösterir ve kontrol eder; FE birincil unsuru ifade eder; FQ toplar. Harfler, siz başka bir şeye bakmadan önce belirsizliğin çoğunu çözer.
Adım 3: Döngü Numarasını Kontrol Edin
Sayıları eşleştirin. Bir alandaki paylaşılan sayılar neredeyse her zaman tek bir döngü anlamına gelir; bu, yalıtılmış cihazları okumak yerine tam ölçüm-ve-kontrol yolunu izlemenize olanak tanır.
Adım 4: Sinyal Hattını Takip Edin ve Kodunu Çözün
Hat tipi enstrümanın nasıl bağlandığını anlatır. Gelenekler farklılık gösterebilir ancak genellikle bir proses veya mekanik bağlantı için düz, düz bir çizgiyle, elektrik sinyali için kesikli bir çizgiyle, pnömatik sinyal için çift eğik çizgili bir çizgiyle ve dijital veri bağlantısı için küçük daire veya noktalardan oluşan bir çizgiyle karşılaşırsınız. Bir sinyal hattı veya etiket bunu onaylamadıkça yerel bir göstergenin kontrol sistemine ulaştığını varsaymayın - ve bir çizgi türü tanıdık olmadığında, tahmin etmek yerine onu çizim açıklamasından okuyun.
Adım 5: Açıklama ve Dizinle Onaylayın
Özellikle farklı şirketlerden, ülkelerden veya yazılımlardan gelen çizimler arasında P&ID açıklamasını, cihaz indeksini ve proje standardını kontrol ederek döngüyü kapatın. Tanıdık görünen bir sembol yine de projeye-özel bir anlam taşıyabilir.

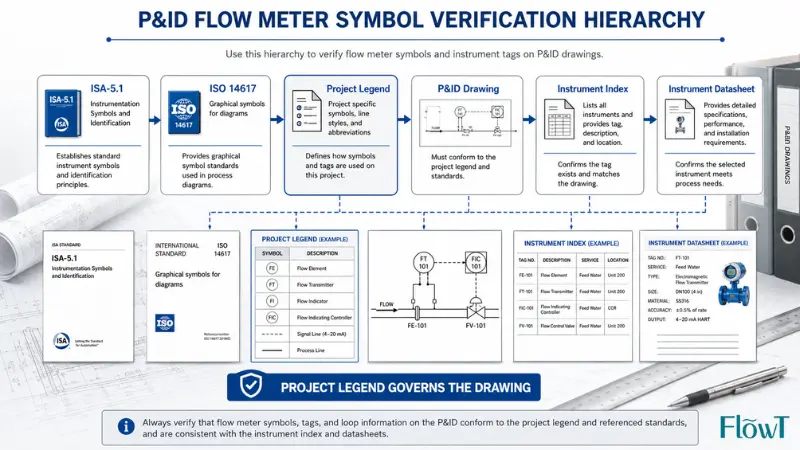

Sembolün Arkasındaki Gerçek Sayaç Tipini Doğrulama
P&ID sembolü neyin kurulu olduğuna dair bir garanti değil, amacı gösterir. Tür boyutlandırma, yedek parçalar, bakım veya imzalama-için - önemli olduğunda - tek başına çizim yerine belge izini takip edin:
- P&ID- döngüyü, işlevi ve bağlantıları gösterir.
- Enstrüman indeksi- her etiketi hizmeti, türü ve referanslarıyla birlikte listeler.
- Veri Sayfası- belirli ölçüm teknolojisini, malzemeleri, aralığı ve doğruluğu tanımlar.
- Döngü diyagramı-, cihaza göre kablolamayı, sonlandırmaları ve sinyal yolunu gösterir.
- G/Ç listesi-, sinyalin kontrol sistemine nasıl ulaştığını doğrular.
Basit bir disiplin, çoğu saha sürprizini önler: bir sayaç tipini yalnızca P&ID sembolünden onaylamayın; bunu cihazın veri sayfasında onaylayın. P&ID yalnızca genel bir FT gösteriyorsa ve teknoloji göstermiyorsa yanıt, şekilde değil, indekste ve veri sayfasında bulunur.
Sembollerin Arkasındaki Standartlar: ISA-5.1, ISO 14617 ve Proje Açıklamaları
Semboller farklılık gösterir çünkü arkalarında birden fazla standart vardır ve projeler bu standartları kendi geleneklerine uyarlar. Hiyerarşiyi bilmek, göreceğiniz varyasyonların çoğunu açıklar.
Kuzey Amerika'da ve proses endüstrisinin çoğunda, alet etiketleri ve sembolleri aşağıdaki kurallara uygundur:Enstrümantasyon ve kontrol sembolleri ve tanımlama için ISA-5.1 standardıölçüm ve kontrol fonksiyonlarını tasvir etmek ve tanımlamak için tek tip bir yol belirleyen; 2024 revizyonu şuydu:
kontrol sembollerinin dahil edildiğini vurgulamak için yeniden başlıklandırılmıştır. Uluslararası düzeyde, diyagramlar - için grafiksel semboller, bunları bir P&ID - üzerinde oluşturma ve sunma kuralları da dahil olmak üzere,
ISO 14617, diyagramlar için grafik semboller. Özellikle diferansiyel-basınç cihazları için geometri, kurulum ve belirsizlik ISO 5167 tarafından tanımlanır.
Pratik çıkarım basittir: standartlar dilbilgisini açıklar, ancakproje efsanesi çiziminizi yönetir. Tanıdık bir sembol ile proje açıklaması aynı fikirde olmadığında, açıklamayı takip edin ve ardından veri sayfasına göre doğrulayın.
Akış Ölçer Sembollerini Okurken Yaygın Hatalar
Her Sembolün Evrensel Olduğunu Varsaymak
Pek çok sembol ortak kurallara uyar ancak her çizim aynı grafik stilini kullanmaz.Örnek:bir projede "DCS paylaşılan ekranı" anlamına gelen-kare-içinde-bir daire, diğerinde farklı şekilde çizilebilir. Efsaneyi son referans olarak kabul edin.
FE ve FT'yi karıştırmak
FE elementtir; FT vericidir.Örnek:orifis tesisatında FE-201 basınç farkını oluşturan plaka, FT-201 ise bu farkı sinyale dönüştüren vericidir. Bunlar iki metre değil, bir döngüdür.
Proses Sıvısının Göz ardı Edilmesi
Sembol niyeti gösterir; seçimin anlamlı olup olmadığına akışkan karar verir.Örnek:iletken olmayan bir petrol hattındaki-manyetik sayaç sembolü bir tehlike işaretidir, çünkü magmetrenin çalışması için iletken bir sıvıya ihtiyacı vardır.
Eksik Yerel ve Uzaktan Gösterge
Bir FI, yerel bir alan okuması olabilirken, bir FT, başka bir yere bir sinyal gönderir.Örnek:borudaki düz alan kabarcığı, her ikisi de "FI"-tarzı bir işlev taşısa bile kontrol-oda okumasıyla aynı değildir. Balon stilinden, sinyal hattından ve etiketten doğrulayın.
Döngü Olmadan Sembolün Okunması
Bir akış ölçer genellikle verici, kontrolör, valf, alarmlar ve kilitlerden oluşan daha büyük bir döngünün parçasıdır.Örnek:FIC-101 ve FV-101'i göz ardı ederek yalnızca FE-101'i okumak, noktanın akışı ölçmekle kalmayıp aynı zamanda akışı da kontrol ettiği gerçeğini gizler.

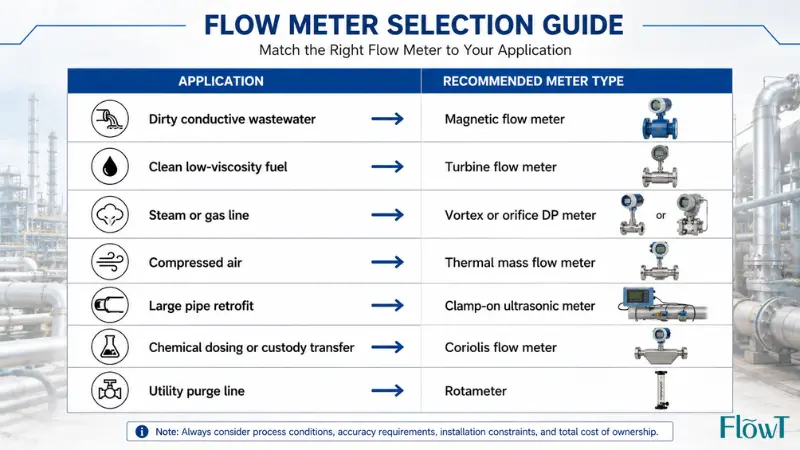

Sembolün Arkasında Doğru Akış Ölçer Seçimi
Yalnızca P&ID'yi okumakla kalmıyor, aynı zamanda ölçüm cihazını da seçiyorsanız sembol yalnızca başlangıç noktasıdır. Her zamanki kontrol listesini - akışkan türü, iletkenlik, temizlik, boru boyutu, doğruluk, basınç kaybı, sıcaklık ve basınç, çıkış, bakım erişimi ve alan sınıflandırmasını - bir liste yerine bir karara dönüştürün. Aşağıdaki tablo bu faktörlerin bir türe nasıl işaret ettiğini göstermektedir; Daha kapsamlı bir yol haritası için şu kılavuza bakın:uygun bir akış ölçerin seçilmesi.
| Başvuru | Genellikle Pratik Seçim | Neden |
|---|---|---|
| Kirli, iletken su veya atık su | Manyetik akış ölçer | Akış yolunda hareketli parça yok; katılara karşı toleranslı |
| Temiz, düşük{0}}viskoziteli yakıt veya hidrokarbon | Türbin veya pozitif yer değiştirme | Temiz sıvılarda iyi doğruluk; kir ve viskoziteye karşı hassas |
| Buhar veya birçok gaz hattı | Vorteks (veya delik / DP) | Yüksek sıcaklığa dayanıklıdır; kırılgan hareketli parça yok |
| Basınçlı hava ve gaz | Termal kütle akış ölçer | Doğrudan kütle-akış okuması, güçlü düşük-akış performansı |
| Büyük borular veya güçlendirme, kapatma yok | Ultrasonikte-klempleyin | Boru kesilmesi yok, basınç düşüşü yok, hızlı kurulum |
| Kimyasal dozajlama, gözetim transferi, kütle + yoğunluk | Coriolis | Yüksek doğruluk ve doğrudan kütle ölçümü |
| Yardımcı program, temizleme veya düşük{0}}akışlı yerel kontrol | Rotametre (değişken alan) | Basit, düşük-maliyetli yerel gösterge |
Örneğin, bir delikli plaka uygun maliyetlidir- ancak kalıcı basınç kaybına neden olur; Venturi bu kaybı azaltır ancak daha fazla maliyete sahiptir ve alana ihtiyaç duyar; Apozitif yer değiştirme ölçerTemiz, viskoz sıvılarda mükemmel olabilir ancak kiri tolere etmez. En iyi seçim, sembole değil, - uygulamasına ve - veri sayfasına bağlıdır.
Akış Ölçer Sembolleri Hakkında SSS
S: P&ID'de FT ne anlama gelir?
C: FT genellikle akış vericisi - anlamına gelir; bir kontrol sistemine, kaydediciye, göstergeye veya kontrol cihazına akış ölçüm sinyali gönderen bir cihazdır.
S: Akış ölçer sembolünde FI ne anlama gelir?
C: FI genellikle akış göstergesi anlamına gelir. Kabarcık stiline bağlı olarak akışı sahada veya panelde veya kontrol ekranında operatöre gösterir.
S: P&ID'de FE ne anlama gelir?
C: FE genellikle akış elemanı - anlamına gelir; orifis plakası, Venturi tüpü, türbin rotoru veya algılama elemanı gibi ölçülebilir durumu ölçen veya oluşturan birincil elemandır.
S: FE ve FT arasındaki fark nedir?
C: FE, akışkanla etkileşime giren birincil elementtir; FT, ölçümü sinyale dönüştüren vericidir. Bir orifis döngüsünde plaka FE'dir ve diferansiyel basınç vericisi FT'dir - bir döngüdeki iki işlev.
S: Delik plakası bir akış ölçer midir?
C: Delik plakası, tek başına komple bir ölçüm cihazı değil, diferansiyel-basınçlı akış ölçerin birincil elemanıdır. Akış okuması üretmek için basınç musluklarına ve bir vericiye ihtiyaç duyar ve tasarımı ISO 5167'ye tabidir.
S: Neden bazı akış sembolleri hem FE hem de FT'yi gösteriyor?
C: Çünkü eleman ve verici farklı işlevlerdir. FE, akışkanla etkileşime girer veya ölçülebilir koşulu yaratır; FT bu durumu bir sinyale dönüştürür.
S: Hangi tip akış ölçerin gösterildiğini nasıl bileceğim?
C: Sembolü, etiket harflerini ve yakındaki notları okuyun, ardından cihaz indeksi ve veri sayfasıyla onaylayın. P&ID'deki genel bir FT, başka bir belgede belirli bir teknoloji olarak tanımlanabilir.
S: Debimetre sembolü her P&ID'de aynı mıdır?
C: Hayır. Projeler benzer kuralları kullanır, ancak tam sembol şirkete, yazılıma, sektöre ve standarda göre değişir. ISA-5.1 ve ISO 14617 dilbilgisini belirler ancak proje efsanesi her zaman kazanır.
S: Doğru P&ID açıklamasını nerede bulabilirim?
C: Açıklama genellikle çizim setinin ön kısmında, cihaz indeksi ve proje standartlarıyla desteklenen özel bir sayfadır. Şüpheye düştüğünüzde, açıklama ve veri sayfası her türlü genel kuralı geçersiz kılar.
Temel Çıkarımlar
Akış ölçer sembolü, P&ID üzerindeki küçük bir işaretten daha fazlasıdır. Etiketi, döngü numarası, kabarcık stili ve sinyal çizgisiyle birlikte okunduğunda size akışın nerede ölçüldüğünü, ölçümün nasıl kullanıldığını ve noktanın gösterilip gösterilmediğini, iletildiğini, toplandığını, kontrol edildiğini veya daha büyük bir döngünün parçası olup olmadığını söyler.
Akış sembollerini güvenilir bir şekilde okumak için: hiçbir zaman yalnızca şekle güvenmeyin, etiket harflerini okuyun, döngü numarasını eşleştirin, sinyal hattının kodunu çözün ve anlamı proje açıklamasına, cihaz dizinine ve veri sayfasına göre doğrulayın. Semboller, etiketler ve süreç bağlamı yerine oturduğunda, yoğun bir P&ID bile basit hale gelir - ve gerçek bir proje için bir ölçüm cihazı seçtiğinizde çizim başlangıç noktasıdır ve nihai seçim süreç koşullarına, doğruluk gereksinimlerine, kurulum kısıtlamalarına ve kontrol sistemine göre belirlenir.
