Ultrasonik Akış Ölçer Türleri ve Sınıflandırılması

Son yıllarda çeşitli yeniultrasonik akış ölçer türleriPiyasada, dijital devreler kullanan dijital ultrasonik akış ölçerler ve entegre ultrasonik akış ölçerler (sensör ve dönüştürücüyü bir arada birleştiren) gibi ürünler ortaya çıkmıştır. Çok çeşitli ultrasonik akış ölçerlerle karşı karşıya kalan kullanıcıların, gerçek durumlarına ve ölçüm gereksinimlerine göre uygun modeli seçmeleri gerekir. Bu makale, piyasadaki beş yaygın ultrasonik akış ölçerin seçilmesindeki farklılıkları ayrıntılarıyla anlatacak ve mühendislerin seçimini ve tasarım referanslarını kolaylaştırmak için Çin'den çeşitli ultrasonik akış ölçer çözümleri önerecektir.

Bu tip akış ölçer yalnızca fabrika atık suları, arıtılmamış atık su ve sabit safsızlık içeriğine sahip proses sıvıları gibi ultrasonik sinyalleri yansıtabilen uygun miktarda parçacık veya kabarcık içeren sıvıları ölçebilir. Ölçülen ortam için katı gereksinimleri olduğunu unutmamak önemlidir; temiz su olamaz ve safsızlık içeriği normal ölçüm için nispeten stabil olmalıdır. Ayrıca, ölçülen ortamın performansı ve gereksinimleri farklı üreticiler arasında farklılık gösterir. Bu tip ultrasonik debimetreyi seçmek, ölçülen ortamın yanı sıra seçilen ultrasonik debimetrenin performansının, doğruluğunun ve gereksinimlerinin kapsamlı bir şekilde anlaşılmasını gerektirir.

Bu tip, esas olarak boru hatlarına monte edilen diğer akış ölçerlerin çalışma durumunu kalibre etmek, belirli bir alanda sıvı dengesi testleri yapmak ve boru hattındaki mevcut akış hızını kontrol etmek için kullanılan geçici ölçümler için uygundur. Sabit kurulum gerektirmeyen bu amaçlar için taşınabilir bir ultrasonik akış ölçer hem kullanışlı hem de ekonomiktir.

Şu anda en yaygın olarak üretilen ve uygulanan tür,-uçuş{-zamanı ultrasonik akış ölçerdir. Esas olarak temiz sıvıların akış hızını ölçmek için kullanılır ve su tedarik şirketlerinde ve endüstriyel su uygulamalarında yaygın olarak kullanılır. Ayrıca, kanalizasyon gibi düşük safsızlık içeriğine sahip (kirlilik içeriği 10 g/L'den az ve parçacık boyutu 1 mm'den az) homojen akışkanların akış hızını ±%1,5 doğrulukla ölçebilir. Pratik uygulamalar, bir zaman-farklı ultrasonik akış ölçerin kullanılmasının, ilgili sıvıların ölçümünde tatmin edici sonuçlar elde edilebileceğini göstermektedir.

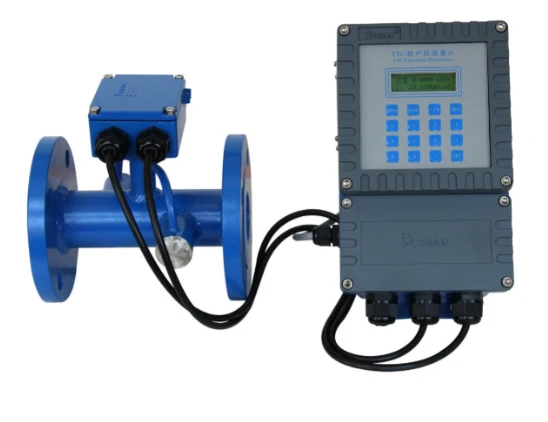

±%0,5'e ulaşan en yüksek doğruluğu sunar ve boru malzemesi veya astarıyla sınırlı değildir, bu da onu yüksek akış ölçümü doğruluğu gerektiren uygulamalar için uygun hale getirir. Ancak boru çapı arttıkça maliyet de artar. Genel olarak, küçük-ile-orta çaplı-hatlı ultrasonik akış ölçerler daha ekonomiktir.

Yeterli kurulum alanı mevcutsa, harici bir dönüştürücü yerine bir yerleştirme dönüştürücünün kullanılması, boru kaplamasının, ölçeklendirmenin ve boru duvarının ultrasonik sinyal zayıflaması üzerindeki etkisini tamamen ortadan kaldırır, bu da daha yüksek ölçüm kararlılığı ve önemli ölçüde daha az bakım sağlar. Ayrıca, yerleştirme transdüserleri akışı kesintiye uğratmadan monte edilebildiği için uygulamaları giderek yaygınlaşmaktadır.
