Ekleme Ultrasonik Akış Ölçer Boru Hattı Yapısı Simülasyonunun Mühendislik Değeri

Simülasyon Teknolojisine Neden İhtiyaç Duyulur?

Pratik mühendislikte yerleştirme performansıultrasonik akış ölçerlerboru hattı koşullarından önemli ölçüde etkilenir. Geleneksel yöntemler,-sitede tekrarlanan hata ayıklama işlemlerine dayanır; bu yalnızca maliyetli olmakla kalmaz, aynı zamanda tasarım kusurlarını ancak devreye alma sonrasında ortaya çıkarabilir. Simülasyon teknolojisinin kullanıma sunulması bu durumu değiştirerek mühendislerin potansiyel sorunları tasarım aşamasında tespit edip çözmelerine olanak tanıdı.

Temel değeri şudur: "deneme{0}}ve-yanılma maliyetlerinin" sahadan bilgisayarlara aktarılması, pahalı fiziksel deneylerin sayısal hesaplamalarla değiştirilmesi.

Simülasyonla Çözülen Altı Önemli Mühendislik Problemi

Prob Konumu Nasıl Belirlenir

Boru hatlarındaki akış hızı düzgün bir şekilde dağılmamaktadır. Dirsekler ve valfler yerel girdaplar oluşturur ve bu alanlara probların yerleştirilmesi okumaların bozulmasına yol açacaktır. Mühendisler, boru hattının her noktasındaki hız vektörlerini görselleştirmek için akışkanlar mekaniği hesaplamalarını kullanır, böylece sensör kurulumu için nispeten kararlı akış alanı kesitlerini seçerler; bu, doğru akış profili düzeltme faktörünün (FPCF) belirlenmesi için gereklidir.

Uygulama şunu göstermektedir: Prob eğim açısındaki küçük farklılıklar (5 derecelik seviyede) ölçüm alanındaki akış durumunu değiştirecektir. Minimum hatayla çözümü bulmak için çoklu açılı konfigürasyonları sistematik olarak test etmek, fiziksel deneylerde neredeyse pratik değildir, ancak dönüştürücü çıkıntı ve girinti etkilerini hesaba katarak hesaplamalı analiz birkaç gün içinde tamamlanabilir.

Doğruluk Darboğazı Nerede

Ultrasonik ölçüm "zaman farkı" prensibine dayanır ve akışkan parametrelerindeki (sıcaklık, basınç, bileşim) değişikliklerin tamamı ses hızını etkiler. Basit ampirik formüllerin, özellikle saklama transferinin doğruluk gerekliliklerini karşılarken, tüm çalışma koşullarını kapsaması zordur.

Simülasyon, Reynolds sayısına bağımlılık analizi yoluyla giriş parametreleri ile ölçüm sapması arasındaki eşleme ilişkisini kurar. Örneğin akışkan sıcaklığı ±10 derece değiştiğinde ses hızı ne kadar değişir? Bu değişiklik nasıl akış hatasına dönüşür? Bu niceliksel verilerle etkili sıcaklık telafisi algoritmaları tasarlanabilir.

Karmaşık Akış Durumlarıyla Nasıl Başa Çıkılır

Ders kitaplarındaki laminer akış modeli gerçek boru hatlarında nadiren görülür. Türbülans, ikincil akış ve hatta gaz-sıvı iki-fazlı akışı bile hız profillerinin ideal durumlardan ciddi şekilde sapmasına neden olur. Hesaplamalı Akışkanlar Dinamiği (CFD) bu karmaşık olayları yeniden üretebilir. Mühendislik vakaları şunu göstermektedir: Belirli bir 90 derecelik virajın 15 boru çapı aşağısında önemli bir hız çarpıklığı hala mevcuttur. Bunu anlamadan, standart akış alanı varsayımlarına göre hesaplanan akış, özellikle çok yollu ultrasonik etkiyi etkileyerek birkaç yüzdelik puan sapabilir.akış ölçerentegrasyon doğruluğu.

Akustik Dalga Yayılma Yolu Optimizasyonu

Ultrasonik dalgalar, yayılma sırasında boru duvarı yansımaları, kaynak saçılması ve orta-düzensizlik gibi girişimlerle karşılaşır. Bu faktörlerin kümülatif etkisi sinyal gücünü zayıflatabilir veya gürültüye neden olabilir.

Akustik ışın izleme simülasyon tekniklerini kullanan akustik simülasyon, boru hatları içindeki kirişlerin gerçek yörüngesini ortaya çıkarır. Bazı geometrik konfigürasyonlar "akustik gölge bölgeleri" oluşturarak alınan sinyallerin son derece zayıf olmasına neden olur; diğer konfigürasyonlar, güçlü sinyallere sahip olmalarına rağmen, dalga biçimi bozulmasına neden olan çok yollu etkilere sahiptir. Karşılaştırmalı analiz yoluyla mühendisler, sinyal-gürültü oranına-en uygun düzenleme şemasını seçebilirler.

Kurulum Kısıtlamaları Altında Performans Güvencesi

Standart spesifikasyonlar genellikle 20 boru çapında yukarı yönde düz boru bölümü gerektirir, ancak saha koşulları çoğu zaman bu gereksinimi karşılayamaz. Boru hattı modifikasyon maliyetleri yüzbinlerce dolara ulaşabilir.

Simülasyon, "standart dışı-kurulum" için fizibilite değerlendirmesi sağlar. Farklı düz boru bölümü uzunlukları altında akış alanı geri kazanımının derecesinin çok-yollu konfigürasyon dengelemesi ile birlikte hesaplanmasıylateknolojiGauss-Jacobi entegrasyon yöntemi kullanılarak yalnızca 6-8 boru çapına sahip alanlarda nitelikli doğruluk elde edilebilir. Bu, ISO 17089 uyumluluğunun doğrulanmasını sağlarken sadece spesifikasyonları uygulamak yerine belirli projeler için özelleştirilmiş analiz gerektirir.

Özel Medyaya Uygulanabilirlik

Yüksek-viskoziteli sıvılar, katı parçacıklar içeren bulamaçlar ve yüksek-sıcaklık, yüksek-basınçlı gazlar gibi çalışma koşulları, geleneksel sıvılardan önemli ölçüde farklı akış özelliklerine sahiptir. Acele kurulum ekipmanın hasar görmesine veya ölçüm hatasına yol açabilir.

Simülasyon, sanal ortamlarda aşırı koşulların test edilmesine olanak tanır. Örneğin, yüksek-hızlı gaz akışının sonda üzerindeki darbe kuvvetinin girdap saçılım frekansı tahmini yoluyla yapısal rezonansa neden olup olmayacağının hesaplanması; veya parçacık darbe frekansının sensör aşınmasını hızlandırıp hızlandırmayacağını analiz etmek. Bu bilgi malzeme seçimine ve yapısal güçlendirme tasarımına rehberlik eder.

Teknik Uygulamanın Sınırları

Simülasyon her şeye kadir değildir. Doğruluğu şunlara bağlıdır:

• Matematiksel modelin gerçek fiziksel süreçleri kapsayıp kapsamadığı
• Sınır koşulu ayarlarının gerçek durumlara uygun olup olmadığı
• Gelişmiş çözüm için hesaplama kaynaklarının yeterli olup olmadığı

Tamamen yeni akış olayları veya aşırı çalışma koşulları için simülasyon sonuçlarının deneysel verilerin doğrulanmasına ihtiyacı vardır. Yine de simülasyon deneysel kapsamı büyük ölçüde daraltabilir, temel parametrelere odaklanabilir ve araştırma ve geliştirme verimliliğini önemli ölçüde artırabilir.

Şekil 3.1: Ekleme-tipi Ultrasonik Debimetre

Şekil 3.1 yaygın olarak kullanılan ekleme-tipi bir ultrasonik akış ölçeri göstermektedir. Çalışma prensibi, boru hattının her iki tarafına bir çift ultrasonik sensör yerleştirmek ve aşağı ve yukarı akıştaki ultrasonik darbe hızları arasındaki farkı tespit edip hesaplayarak doğru akış ölçümü elde etmektir. Ölçüm işlemi sırasında sensörler dönüşümlü olarak zıt yönlerde ultrasonik sinyaller iletir ve alır. Ultrasonik sinyaller aşağı akışta yukarı akışa göre daha hızlı yayılır; akışkan hareketsiz olduğunda zaman farkı sıfırdır. Bu nedenle, alt ve üst akışta ultrasonik dalgaların yayılma süresi ölçülerek t zaman farkı elde edilebilir. t ile akış hızı V arasındaki ilişkiye göre, sıvının ortalama akış hızı dolaylı olarak ölçülebilir ve hacimsel akış hızı Q, boru hattının kesit alanı temel alınarak hesaplanabilir.

Akışkan kanalı tasarımı, akışkan akış hızını ve akış aralığını dikkate almalıdır; boru hattı tasarımının akış ölçümünün doğruluğunu sağlamak için akışkan akış hızı aralığına daha fazla odaklanması gerekir. Aşırı yüksek veya düşük sıvı akış hızı sonuçta ultrasonik sinyallerin yayılma özelliklerini etkileyecektir.

Boru hattı boyutları, yani boru hattının iç çapı, sıvı akışındaki rahatsızlığı azaltmak ve böylece nihai ölçüm sonuçlarını etkilemekten kaçınmak için ölçülen boru hattının iç çapıyla eşleşmelidir. Boru hattı yapısındaki destek yapısı, hizmet ömrünü uzatmak için korozyona-dayanıklı ve aşınmaya-dayanıklı malzemeler seçmelidir; aynı zamanda yüksek akış hızı veya yüksek basınç altında stabilitesini sağlamak için makul bir tasarıma ihtiyaç vardır. Ultrasonik dönüştürücünün, uygulama gereksinimlerine göre uygun bir ultrasonik dönüştürücü tipini (kılavuzlu dalga tipi veya yansıma tipi gibi) seçmesi ve ardından ultrasonik sinyalin tüm boru hattından etkili bir şekilde geçebilmesini sağlamak için ultrasonik dönüştürücüyü kurmak için uygun bir konumu seçmesi gerekir.
Yukarıdaki faktörlere ek olarak, Tang Xiaoyu[103] ve Zhejiang Üniversitesi'nden diğer akademisyenler tarafından yürütülen araştırma şunları da içerir: 90 derecelik bükülme ve 180 derecelik bükülme koşulları altında, ideal olmayan akış hızı dağılımının ultrasonik akış ölçerin her bir akustik yolu üzerindeki etkisi, özellikle akış hızı ölçümü ve akış ölçerin doğruluğu üzerindeki etkisi. Zhang Zhijun ve Zhu Yingsheng[102] ve diğer bilim adamları, önceki araştırmalara dayanarak, ultrasonik dönüştürücü kurulum açıları için 30 derece ile 60 derece arasındaki 7 açıda (5 derece aralıklarla) simülasyon analizi yapmak için CFD simülasyon teknolojisini kullandılar. Sonuçlar şunu göstermektedir: farklı kurulum açıları, akustik yolun oluk kısmındaki akış hızı dağılımını etkilemektedir. Aynı zamanda simüle edilen akış hızı ile ideal akış hızı arasındaki bağıl hata analiz edilmiş ve tasarlanan DN80 çaplı gaz ultrasonik akış ölçer için optimum dönüştürücü montaj açısının 50 derece olduğu belirlenmiştir.

Ekleme-tipi Ultrasonik Akış Ölçümü Ardışık Düzen Simülasyon Araştırması

Simülasyon araştırması üç hususu dikkate alır:

Akışkanlar dinamiği simülasyonu, ultrasonik yayılma simülasyonu ve yapısal mekanik simülasyonu. CFD (Hesaplamalı Akışkanlar Dinamiği) modelleri kullanılarak boru hattı içindeki akışkan akışı simüle edilebilir ve daha sonra akış hızı dağılımı ve girdap akışı gibi faktörlerin ultrasonik sinyal yayılımına etkileri analiz edilebilir. Simülasyon işlemi sırasında ultrasonik ölçüme müdahaleyi mümkün olduğunca önlemek için akışkandaki olası girdaplar, kabarcıklar vb. kontrol edilmelidir.
Boru hattı debimetresinin toplam gövde uzunluğunun L=230 mm ve çapının D=80 mm olması durumunda, farklı transdüser kurulum açılarının akış hızı dağılımı üzerindeki etkisi örnek olarak alınır. Dönüştürücü kurulum açısını 30 derece ~60 dereceye ayarlayın ve 5 derecelik aralıklarla bir simülasyon modeli oluşturun. Farklı kurulum açıları Şekil 3.2'de gösterilmektedir. ANSYS yazılımı simülasyon gerçekleştirirken bilgisayar belleği tüketimini ve hesaplama yükünü azaltmak için, gaz ultrasonik akış ölçerin CFD modeli, yalnızca akış ölçer muhafazasının iç çapının ve dönüştürücü modelinin oluşturulması dikkate alınarak, geri kalanı geçici olarak göz ardı edilerek bir dereceye kadar basitleştirilebilir.
Geometrik model üç bölüme ayrılmıştır: ön boru hattı, gaz ultrasonik debimetre ve arka boru hattı. Bunlar arasında, ön ve arka boru hatları yapılandırılmış ağ örgüsünü benimser, orta gaz ultrasonik debimetre tetrahedral ağ örgüsünü benimser ve bağlantı yüzeylerinde ağ iyileştirmesi ile bağlantı noktalarında Arayüz yüzey bağlantısı kullanılır. Çıkış ve giriş düz boru hatları, maksimum ağ boyutu 2'ye ayarlanmış, Aralık1 (birinci sınır katmanı ağ aralığı) 1,5, Oran1 (birinci sınır katmanı ağ büyüme oranı) 2, Aralık2 (ikinci sınır katmanı ağ aralığı) 1,5 ve Ratio2 (ikinci sınır katmanı ağ büyüme hızı) 2 olan yapılandırılmış ağ örgüsünü altı yüzlü ağ olarak benimser. Gaz ultrasonik debimetre gövde bölümünün maksimum ağ boyutu 5'tir; maksimum ağ boyutu 1,5 olan dönüştürücü ağına yerel iyileştirme uygulanır; Ağ boyutu 2'de tutularak arayüz ağına yerel iyileştirme uygulanır.

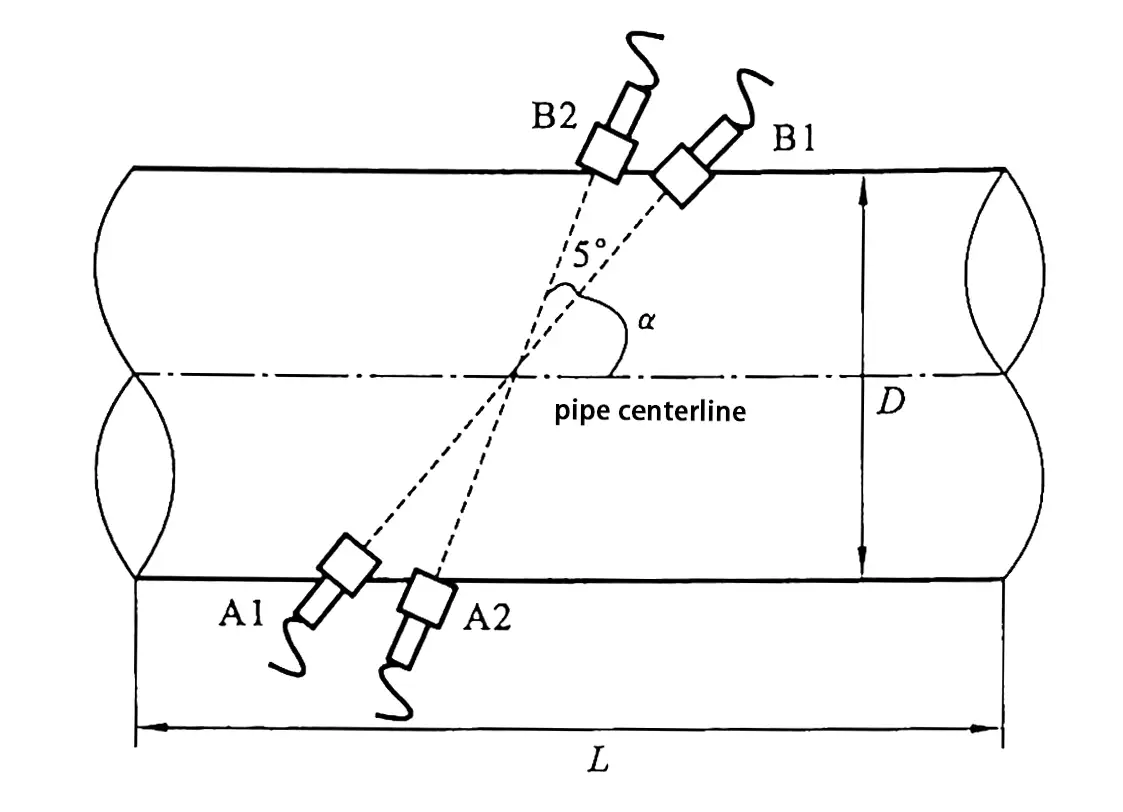

Şekil 3.2 Farklı Kurulum Açılarındaki Dönüştürücülerin Şematik Diyagramı

Dönüştürücü Açısı Optimizasyonu Sonuçları tablosu

CFD Simülasyon Yazılımı Seçimi ve Kurulumu

ANSYS Fluent ve COMSOL:Ultrasonik debimetre simülasyonu için hangisi daha iyidir?
Türbülans modeli karşılaştırması:Reynolds sayısı 10⁴-10⁷ için k-ε vs k-ω SST vs RSM
Mesh kalite kriterleri:y+ < 1, en boy oranı < 100, çarpıklık < 0,85

Şekil 3.3: Modelleme Modeli

Duvar yüzeyine yakın büyük hız gradyanı nedeniyle, Başlangıç ​​Yüksekliği (başlangıç ​​yüksekliği) 0,1'e, Yükseklik Oranı (her sınır katmanının oranı) 1,2'ye, Katman Sayısı (sınır katmanlarının sayısı) 3'e ve Toplam Yükseklik (sınır katmanlarının toplam yüksekliği) 0,7'ye ayarlanarak üstel büyüme yasası kullanılarak sınır katmanı ağ iyileştirmesi benimsenir. Nihai toplam ağ sayısı yaklaşık 1,5 milyondur. Örnek olarak DN80 dört-yollu dönüştürücünün kurulum açısı 50 derece alındığında, ağ bölümü sonucu Şekil 3.3'te gösterilmektedir.

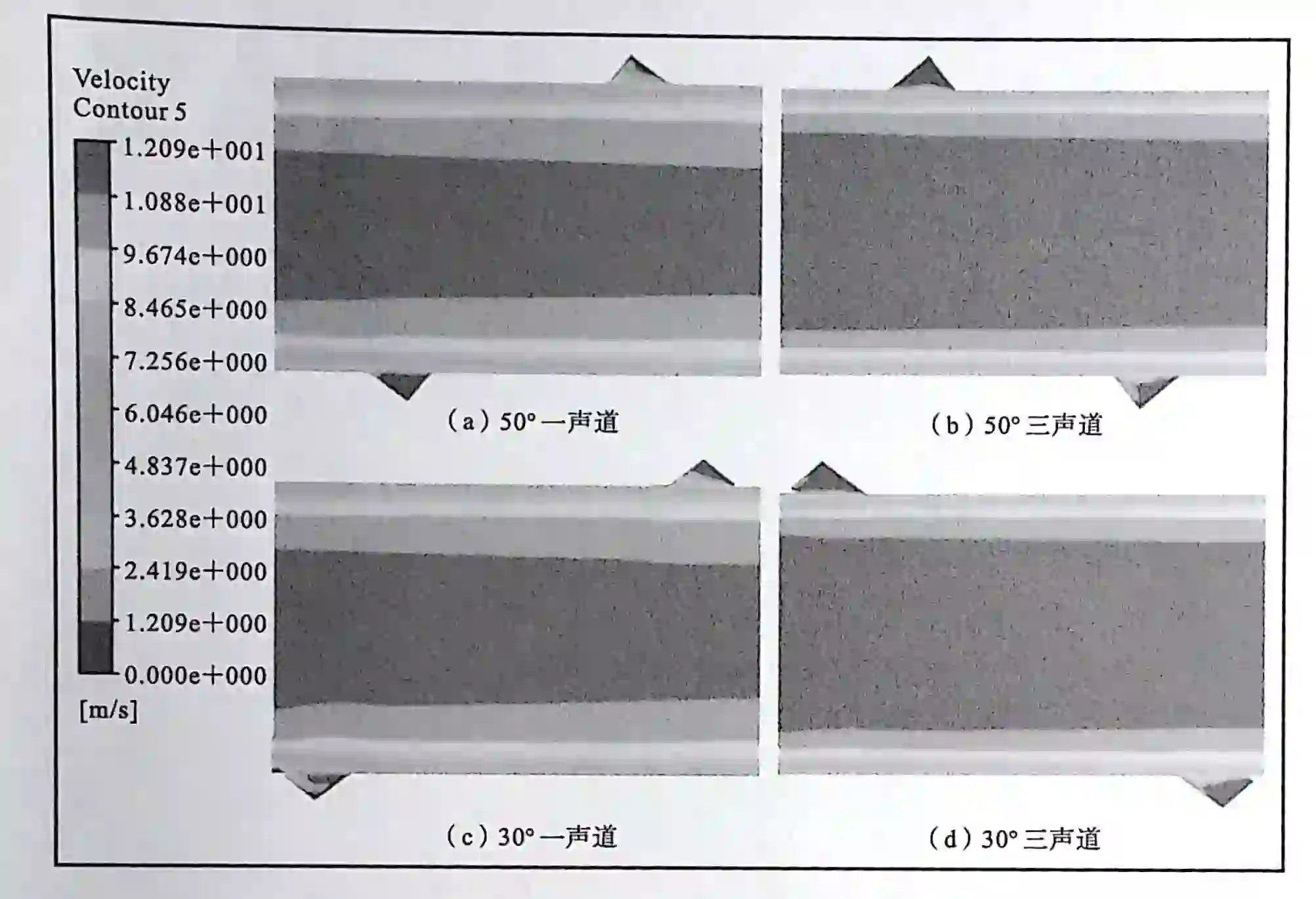

Şekil 3.4: 10 m/s Giriş Akış Hızında Hız Kontur Haritaları, 50 derece ve 30 derece Montaj Açıları

Farklı kurulum açılarında boru hattı içindeki sıvı dağılımını daha iyi anlamak için, 30 derece ve 50 derecelik iki kurulum açısı örnek alınarak, giriş akış hızı 10 m/s olduğunda, birinci ve üçüncü yolların hız kontur haritaları Şekil 3.4'te gösterilmektedir.
