Ultrasonik Akış Ölçerdeki-Kelepçenin Yapısı
Ultrasonik Akış Ölçerdeki-Kelepçenin Yapısı
Ultrasonik akış ölçerin üzerindeki kelepçe-invaziv olmayan-akış ölçüm araçlarına aittir ve çeşitli boru hattı sıvılarının akışının izlenmesinde yaygın olarak kullanılır. Başlıca avantajları, boru hattının kesilmesini veya değiştirilmesini gerektirmemesi, dolayısıyla kurulum maliyetlerini ve bakım zorluklarını azaltmasıdır. Akış ölçerdeki ultrasonik kelepçe, akış hızını ölçmek için sıvıdaki ultrasonik sinyallerin yayılma süresi farkından yararlanır.
Akış ölçer ultrasonik üzerindeki kelepçe, ultrasonik sensörleri boru hattının dışına kelepçeler aracılığıyla sabitler. Tasarım sırasında kelepçelerin farklı çap ve malzemedeki boru hatlarına sıkıca kenetlenebilmesini sağlamak gerekir. Sensörler genellikle bir verici ve bir alıcı içerir ve kurulum konumlarının, ultrasonik sinyallerin yayılma yolunu ve ölçüm doğruluğunu optimize etmek için makul şekilde yapılandırılması gerekir.
Destek ve sabitleme cihazlarıultrasonik akış ölçerkelepçeler, farklı çevre koşullarına uyum sağlamak için genellikle korozyona-dayanıklı ve yüksek-sıcaklığa-dayanıklı malzemeler kullanılarak üretilir. Ayrıca kurulum sırasında sensörlerin hassas şekilde hizalanmasını sağlayacak ve farklı çaplardaki boru hatlarına uyum sağlayacak ayar mekanizmalarının tasarlanması gerekmektedir. Sensörler, ultrasonik sinyallerin doğru şekilde iletilmesini ve işlenmesini sağlamak için verimli elektrik bağlantıları ve sinyal işleme sistemleri ile tasarlanmalıdır. Aynı zamanda, güç tüketimini azaltmak ve sistem tarafından üretilen ısıyı etkili bir şekilde yönetmek için devre tasarımının güç tüketimi ve termal yönetim gibi hususlarda sürekli optimizasyonu gereklidir.yapıUltrasonik akış ölçer üzerindeki kelepçenin- şekli Şekil 3.5'te gösterilmektedir.

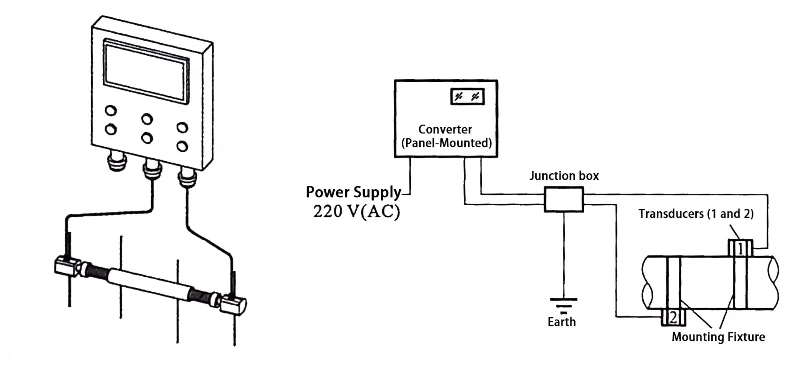

Şekil 3.5 Ultrasonik Akış Ölçerdeki Kelepçenin-Yapı Diyagramı
Ultrasonik akış ölçerin üzerindeki kelepçe-bir tür akış ölçerdir. Tespit problarının boru hattının içinde akan ortamla temas etmesine gerek yoktur; Akışkan hızı ölçümünü gerçekleştirmek üzere ultrasonik teknolojiyi kullanmak için yalnızca boru hattının dış yüzeyine bağlanmaları gerekir.
Genel olarak konuşursak, standartkurulum efektiAkış ölçerdeki ultrasonik kelepçe için kullanılan yöntem V- yöntemidir. Kurulum sırasında, iki algılama probunun yatay olarak hizalanması gerekir ve iki algılama probunun oluşturduğu düz çizgi, boru hattı eksenine paralel olmalıdır. Bununla birlikte, ultrasonik akış ölçer üzerindeki kelepçenin iki algılama probu ayrı olduğundan, algılama problarını boru hattına sabitlerken genellikle ayrı ayrı sabitlenirler. Bu nedenle, iki algılama probunun oluşturduğu düz çizginin boru hattının eksenine paralel olup olmadığını kesin olarak kontrol etmek genellikle imkansızdır; bu da kurulumdan sonra iki algılama probunun konumlarında belirli hatalara yol açarak algılama doğruluğunu etkiler.
SSS
S: Ultrasonik debimetre kurulumunda V-yöntemi ile Z-kelepçeli-yöntemi arasındaki fark nedir?
A: The V-method mounts both transducers on the same side of the pipe, with the ultrasonic signal reflecting once off the opposite wall (suitable for small to medium pipes, 20-300 mm diameter, providing stronger signals). The Z-method places transducers on opposite sides, with a direct path across the pipe (used for larger pipes, >100 mm, kalın-duvarlı veya zayıflatıcı malzemeler için daha iyidir, ancak daha zayıf sinyaller için).
S: Kurulumdaki yanlış hizalama, V-yöntemini kullanan ultrasonik akış ölçerlerdeki-kelepçenin doğruluğunu nasıl etkiler?
C: Dönüştürücü aralığındaki, açıdaki veya paralellikteki yanlış hizalama, yol uzunluğu hatalarına, sinyal zayıflamasına ve SNR'nin azalmasına neden olarak TOF (uçuş süresi-uçuş-süresi) sapmalarına ve %1-5 veya daha fazla akış ölçüm hatalarına yol açar. V yönteminin güvenilirliği için hassas hizalama kritik öneme sahiptir.
S: Ultrasonik akış ölçerdeki taşınabilir bir kelepçenin-yapısındaki temel bileşenler nelerdir?
C: Ana bileşenler arasında eşleştirilmiş ultrasonik dönüştürücüler (verici/alıcı), montaj kelepçeleri veya kayışları, akustik temas için bağlantı jeli, el tipi veya duvara- monte edilen ekranlı verici, sinyal işleme elektroniği ve taşınabilirlik için şarj edilebilir pil bulunur.
S: Ultrasonik akış ölçerlerdeki kıskaçlarda-akustik simülasyon için yaygın olarak hangi yazılım kullanılır?
C: COMSOL Multifizik Akustik Modülü, dalga yayılımının, piezoelektrik dönüştürücülerin, akışkan-yapı bağlantısının ve ultrasonik akış ölçerlerdeki kıskaçtaki-geçiş-zaman simülasyonlarının modellenmesi için yaygın olarak kullanılır.
S: Ultrasonik akış ölçerlerdeki-invazif olmayan kelepçede-geçiş-zaman ilkesinin avantajları nelerdir?
C: Geçiş-zamanı, temiz sıvılar için yüksek doğruluk (±%1) sunar, çift yönlü ölçüm, hareketli parça bulunmaz, az bakım gerektirir ve parçacıklar olmadan çalışır (askıda katı maddeler/kabarcıklar gerektiren ve doğruluğu daha düşük olan Doppler'in aksine).
