Selam! Bir gaz sayacı tedarikçisi olarak bana sıklıkla ultrasonik gaz sayaçlarının nasıl çalıştığı soruluyor. Oldukça harika bir teknoloji ve bunu sizin için açıklamaktan heyecan duyuyorum.
Ultrasonik Gaz Sayaçlarının Temelleri
Öyleyse temel bilgilerle başlayalım. Ultrasonik gaz sayacı, bir boru hattındaki gaz akışını ölçmek için ultrasonik dalgalar kullanan bir tür akış ölçerdir. Gaz akışını ölçmek için hareketli parçalara dayanan geleneksel mekanik gaz sayaçlarının aksine, ultrasonik gaz sayaçlarının hareketli parçaları yoktur. Bu onları daha güvenilir, doğru ve dayanıklı kılar.
Ultrasonik gaz sayacının çalışma şekli, gaz akışında ilerleyen ultrasonik dalgaların zaman farkı prensibine dayanmaktadır. Basit bir ifadeyle, ölçüm cihazının biri yukarı yönde, diğeri aşağı yönde olmak üzere iki ultrasonik dönüştürücüsü vardır. Bu dönüştürücüler gaz yoluyla ultrasonik sinyaller gönderip alır.
Gaz akışı olmadığında, bir ultrasonik dalganın yukarı akış dönüştürücüsünden aşağı akış dönüştürücüye gitmesi için geçen süre, ters yönde seyahat etmesi için gereken süre ile aynıdır. Ancak gaz akarken gazın hızı ultrasonik dalgaların uçuş süresini etkiler.
Gaz akışı yönünde ilerleyen dalga, gaz tarafından taşınacağından diğer dönüştürücüye ulaşması daha az zaman alacaktır. Öte yandan gaz akışına karşı ilerleyen dalga yavaşlayacak ve dönüştürücüye ulaşması daha fazla zaman alacaktır.
Metre, iki ultrasonik dalganın uçuş süresindeki farkı ölçer. Bu zaman farkı gaz akışının hızıyla doğru orantılıdır. Boru hattının kesit alanını bilerek sayaç, belirli bir süre boyunca boru hattından akan gazın hacmini hesaplayabilir.
Ultrasonik Gaz Sayacı Bileşenleri
Şimdi ultrasonik gaz sayacının ana bileşenlerine daha yakından bakalım.
Ultrasonik Dönüştürücüler
Ultrasonik dönüştürücüler ölçüm cihazının kalbidir. Ultrasonik dalgaların üretilmesinden ve alınmasından sorumludurlar. Bu dönüştürücüler genellikle elektrik enerjisini mekanik titreşimlere (ultrasonik dalgalar) ve bunun tersini dönüştürebilen piezoelektrik malzemelerden yapılır.
Dönüştürücüye bir elektrik darbesi uygulandığında titreşir ve ultrasonik bir dalga üretir. Ultrasonik dalga diğer dönüştürücüye çarptığında dönüştürücünün titreşmesine neden olur ve bu da bir elektrik sinyali üretir. Sayaç daha sonra bu sürecin gerçekleşmesi için gereken süreyi ölçer.
Ölçüm Tüpü
Ölçüm tüpü gazın içinden geçtiği yerdir. Kararlı ve düzgün bir gaz akışı sağlayacak şekilde tasarlanmıştır. Ölçüm tüpünün iç yüzeyi, ölçümün doğruluğunu etkileyebilecek türbülansı en aza indirmek için genellikle pürüzsüzdür.
Elektronik Devre
Sayaçtaki elektronik devre, transdüserlerin çalışmasını kontrol etmek, zaman farklarını ölçmek ve gaz akış hızını hesaplamaktan sorumludur. Ayrıca verileri işler ve ölçüm sonuçlarını veri kaydediciler veya kontrol sistemleri gibi diğer cihazlara iletebilir.
Ultrasonik Gaz Sayaçlarının Avantajları
Ultrasonik gaz sayaçlarını kullanmanın çeşitli avantajları vardır, bu nedenle gaz endüstrisinde giderek daha popüler hale gelmektedirler.
Yüksek Doğruluk
Ultrasonik gaz sayaçlarının en büyük avantajlarından biri yüksek doğruluklarıdır. Hareketli parçaları olmadığından zamanla ölçüm doğruluğunu etkileyebilecek mekanik aşınma ve yıpranma yaşanmaz. Düşük akış hızlarında bile gaz akışını çok yüksek bir hassasiyetle ölçebilirler.
Geniş Ölçüm Aralığı
Ultrasonik gaz sayaçları çok çeşitli gaz akış hızlarını ölçebilir. Hem çok düşük hem de çok yüksek akış hızlarını doğru bir şekilde ölçebilirler; bu da onları konut gaz sayaçlarından büyük ölçekli endüstriyel gaz ölçümüne kadar çeşitli uygulamalar için uygun kılar.
Düşük Basınç Kaybı
Diğer bir avantajı ise ultrasonik gaz sayaçlarının boru hattında çok az basınç kaybına neden olmasıdır. Bunun nedeni, diğer bazı akış ölçer türlerinin aksine gaz akış yolunda herhangi bir engel bulunmamasıdır. Düşük basınç kaybı, gaz dağıtım sisteminde daha az enerjinin israf edilmesi anlamına gelir ve bu da maliyet tasarrufu sağlayabilir.
Uzun Hizmet Ömrü
Hareketli parçası olmayan ultrasonik gaz sayaçlarının kullanım ömrü uzundur. Geleneksel mekanik gaz sayaçlarına kıyasla mekanik arızalara daha az eğilimlidirler ve daha az bakım gerektirirler. Bu, uzun vadede hem zamandan hem de paradan tasarruf sağlayabilir.
Ultrasonik Gaz Sayaçlarının Uygulamaları
Ultrasonik gaz sayaçları çok çeşitli uygulamalarda kullanılmaktadır.
Konut Gaz Ölçümü
Konut ortamlarında, hanelerin gaz tüketimini ölçmek için ultrasonik gaz sayaçları kullanılmaktadır. Faturalandırma açısından önemli olan doğru ve güvenilir ölçümler sağlarlar. Uzun hizmet ömürleri aynı zamanda ev sahiplerinin sık sık sayaç değiştirme konusunda endişelenmelerine gerek olmadığı anlamına da gelir.
Endüstriyel Gaz Ölçümü
Endüstriyel sektörde fabrikalarda, enerji santrallerinde ve diğer endüstriyel tesislerde gaz akışını ölçmek için ultrasonik gaz sayaçları kullanılmaktadır. Proses kontrolü, enerji yönetimi ve çevresel izleme için gaz tüketimini doğru bir şekilde ölçebilirler.
Gaz Dağıtım Şebekeleri
Gaz dağıtım şebekelerinde, boru hattının çeşitli noktalarındaki gaz akışını ölçmek için ultrasonik gaz sayaçları kullanılmaktadır. Bu, gaz şirketlerinin gaz tedarikini yönetmesine, sızıntıları tespit etmesine ve ağın verimli çalışmasını sağlamasına yardımcı olur.
İlgili Ürünler

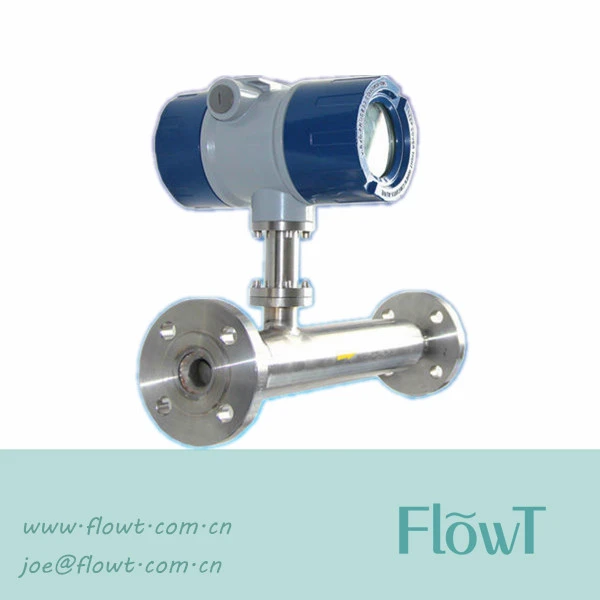

Diğer akış ölçer türleriyle ilgileniyorsanız, ayrıca şunları da sunuyoruz:Gaz Kütle Akış ÖlçerVeHava Kütlesi Akış Ölçer. Bu sayaçlar farklı prensiplere dayanmaktadır ancak aynı zamanda doğru ve güvenilir akış ölçümleri sağlar. Biz de varKaliteli Termal Kütle Akış ÖlçerBu, belirli uygulamalar için harika bir seçenek olabilir.
Satın Alma İçin Bize Ulaşın
İster ultrasonik gaz sayacı ister başka türde olsun, yüksek kaliteli bir gaz sayacı arıyorsanız, sizden haber almak isteriz. Özel ihtiyaçlarınız için doğru ölçüm cihazını seçmenize yardımcı olabilecek ve ihtiyacınız olan tüm desteği sağlayabilecek uzmanlardan oluşan bir ekibimiz var. Satın alma görüşmesi için bizimle iletişime geçmekten çekinmeyin. Ürünlerimizin beklentilerinizi karşılayacağından ve gaz ölçümü gereksinimlerinizde size yardımcı olacağından eminiz.
Referanslar
- "Akış Ölçümü El Kitabı: Endüstriyel Tasarımlar ve Uygulamalar", Richard W. Miller
- Çeşitli endüstri uzmanlarından "Ultrasonik Debimetreler: İlkeler ve Uygulamalar"
